fabrication cocotte 4 transferts

[SOLEXGUMP]

c'est une petite scie, utilisée en bijouterie ou horlogerie

les lames sont microscopiques, cependant tu coupes de façon très précise. J'avoue qu'il aussi être patient


lame scie bocfil.jpg (17.95 Kio) Vu 11430 fois

[SOLEXGUMP]

Etape n° 10

Matériel :

tube acier 16X14 longueur 40 mm

1 coupe tube

une petite scie à métaux

Une lime demi ronde douce

microbilleuse

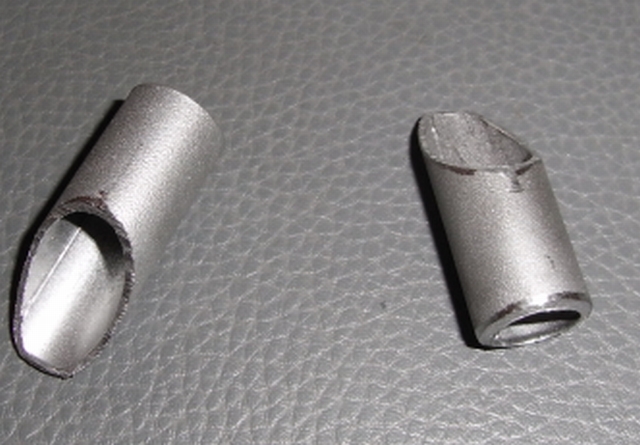

Réalisation des entrée et sortie d'eau de la cocotte.

[sox 33]

Joyeux noel david toujours aussi beau ton travail superbe

[SOLEXGUMP]

, mon plus beau cadeau , c'est justement de m'éclater à fabriquer ces cylindres

la suite ....


Etape n°11

Matériel :

Une tôle de 290 X 80 X 1,5

Une rouleuse d'établi

un bocfil

une lime queue de rat

un touret à meuler (pour réaliser tous les chanfreins avant brasage)


Réalisation du corps de la cocotte :

[Goupil]

David,

Comme d'habitude, du super travail.
Est'il possible de détailler plus l'étape N°7 avec un exemple de gabarit pour réaliser le tracage des transferts. Car l'orientation et les différents angles sont importants.
Cela donne envie de ce lancer dans l'aventure.
Merci pour la suite
Cordialement
Pierre

[SOLEXGUMP]

OK , je vais détailler les étapes 7 et 8 avec les plans, juste me laisser un peu le temps de mettre ça en ligne.

A+

[SOLEXGUMP]

Etape n° 12

Matériel :

Chalumeau oxygène acétylène

Brasure laiton classique

Décapant Castolin 1802

Microbilleuse


Brasage des entrée et sortie d'eau :

[Soldorak]

Merci de faire partager tes connaissances en la matière, c'est très instructif !

[solexwatdidyouexpect]

Super, en effet comme d'habitude.
Bon courage pour la suite... 15 jours de vacances c'est court
Bonne fête et a+

[gildasss]

Super boulot en effet.
En lisant ce post, on a l'impression qu'il est facile de faire une cocotte. Alors que c'est tout le contraire.
Merci pour les explications.

Juste une question, pourquoi les ouvertures inférieures des transferts latéraux remontent ci-haut?

Joyeuses fêtes

Gildas

[SOLEXGUMP]

En fait avant de me lancer dans la fabrication d'une cocotte j'avais la même appréhension de difficulté. En réalité c'est plus simple, à condition d'utiliser les bon produits, car la difficulté c'est de BIEN braser pour ne pas avoir de fuite.

Pour répondre à ta question, étant donné que c'est un cylindre TUM 80, j'ai tout simplement élargi les transferts d'origine (qui sont assez hauts)

A+

[SOLEXGUMP]

Etape n° 13

Matériel :

1 chalumeau oxygène acétylène

Baguette à braser Castolin 1665 XFC (il faut compter environ 10 baguettes pour une cocotte, soit 200g de brasure argent enrobée )

1 bac à ultrason rempli d'eau chaude (pour nettoyer le flux)

Microbilleuse


Brasage de toutes les pièces sauf le corps, car un test d'étanchéité est effectué avant fermeture.

[SOLEXGUMP]

Suite Etape n° 13

Etape n° 14

Matériel :

Microbilleuse

vaporisateur contenant de l'eau + Mir (ou peur ceux qui en ont, du millebulles)

Un étaux et deux morceau de bois plat (pour étancher les deux plan de joint)

Un soufflette réglée à 1 bar (pour test d'étanchéité)


Test d'étanchéité de la cocotte :

maintenir une pression de 1 bar contant à l'aide de la soufflette, puis vaporiser le mélange eau / Mir partout . 0 bulle ne doit apparaître.

[SOLEXGUMP]

Etape n° 15

Matériel :

Bocfil

pied à coulisse

pointe à tracer


Réalisation du passage de la pipe d'échappement dans le corps de la cocotte

[momoy]

ou trouves tu ces baguettes et à quel prix?
