Eclairage a LED

de **grand xavier** » 25 Avr 2011, 20:27

je vais a nouzier je les emmènerais directement :wink:

de **riritrep** » 25 Avr 2011, 21:05

OK
Je serais a NOUZIERS sans doute dimanche pour l'arrivée.

de **grand xavier** » 29 Avr 2011, 12:16

salut riri dit il te reste des modules en vente car j ai un nouvelle équipage sur Chaumont qui en cherche :?:

de **riritrep** » 29 Avr 2011, 15:41

Salut
Non désolé, meme les fonds de tiroirs ont étés vidés, et plus le temps d'en refaire avant juillet.

de **grand xavier** » 29 Avr 2011, 19:05

OK tant pis je vais leur prêter un des miens alors

de **riritrep** » 03 Mai 2011, 12:39

riritrep a écrit:OK
Je serais a NOUZIERS sans doute dimanche pour l'arrivée.

Rectificatif je serais a Nouziers samedi et dimanche

de **grand xavier** » 03 Mai 2011, 13:57

cool on se vera la bas

de **jean philippe** » 09 Mai 2011, 20:17

bonsoir riri suis interresse par ton eclairage peut on le mettre sur une moto enduro si oui combien faut il en mettre a+

de **riritrep** » 11 Mai 2011, 19:44

jean philippe a écrit:bonsoir riri suis interresse par ton eclairage peut on le mettre sur une moto enduro si oui combien faut il en mettre a+

Pour l'enduro j'ai fait des versions spéciales avec une façade supplémentaire lisse en LEXAN de 20/10 pour éviter que les modules se remplissent de boue, et optique mixte 6° + 10°, 55€ pièce plus le port mais je n'en ai plus et je ne pense pas en refaire avant septembre.

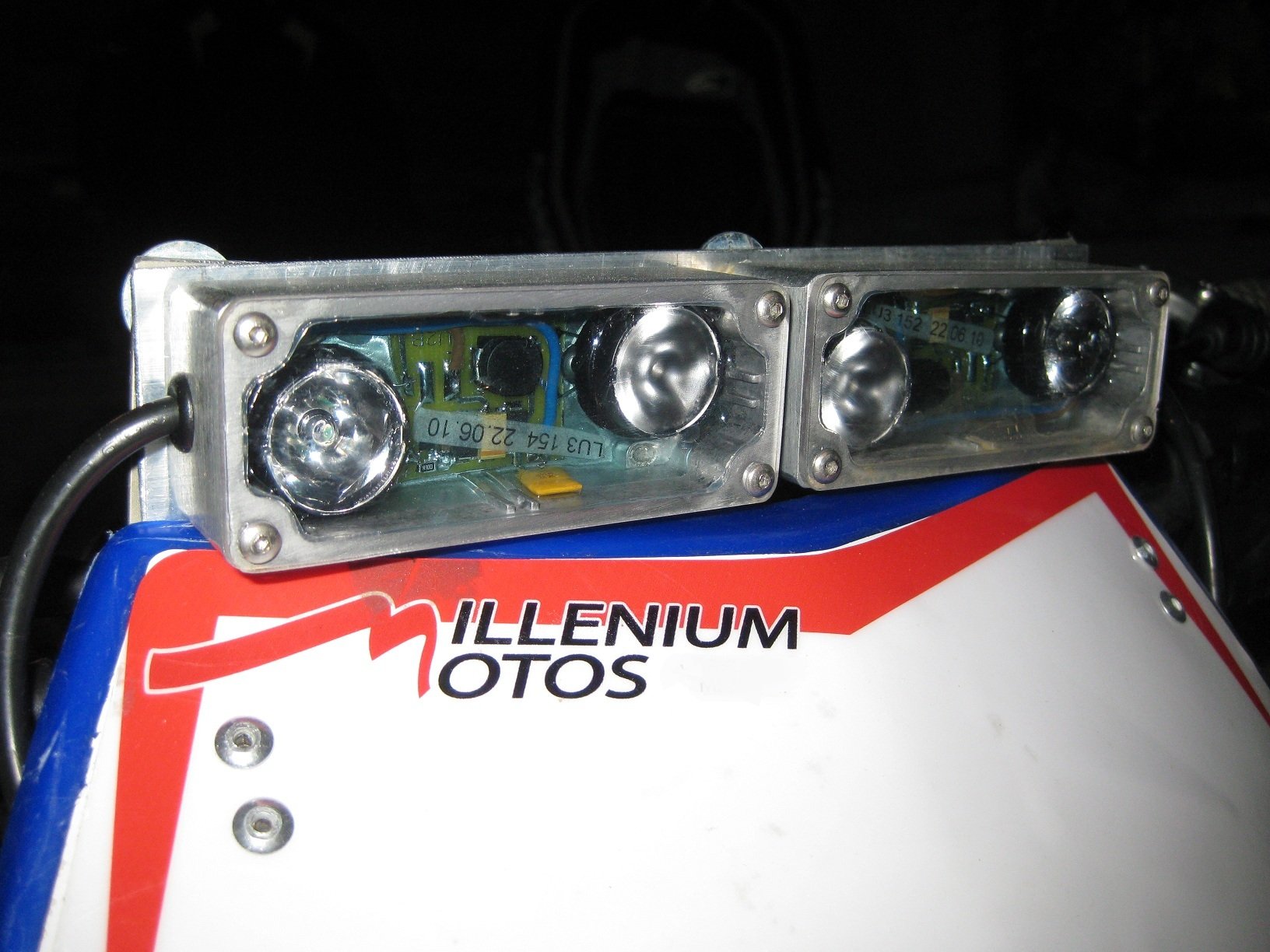

En appoint de l'eclairage d'origine 2 modules (derniers modeles en led CREE a 740 lumen par module) semblent suffisant:

: Img_9477.jpg (249.67 Kio) Vu 9152 fois

A venir bientot les modules a 6 leds CREE présenté plus avant, alimentation 12V/1,6A, test en cours.

de **riritrep** » 14 Mai 2011, 12:33

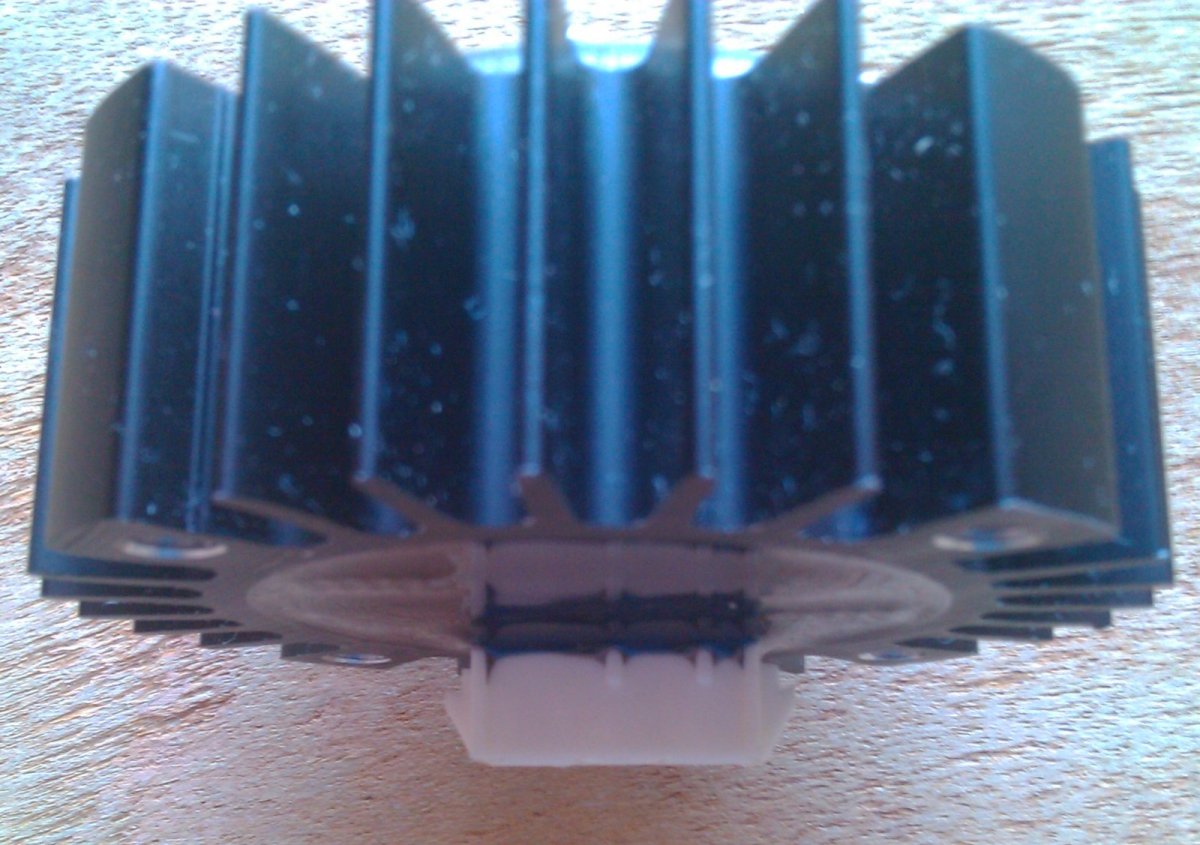

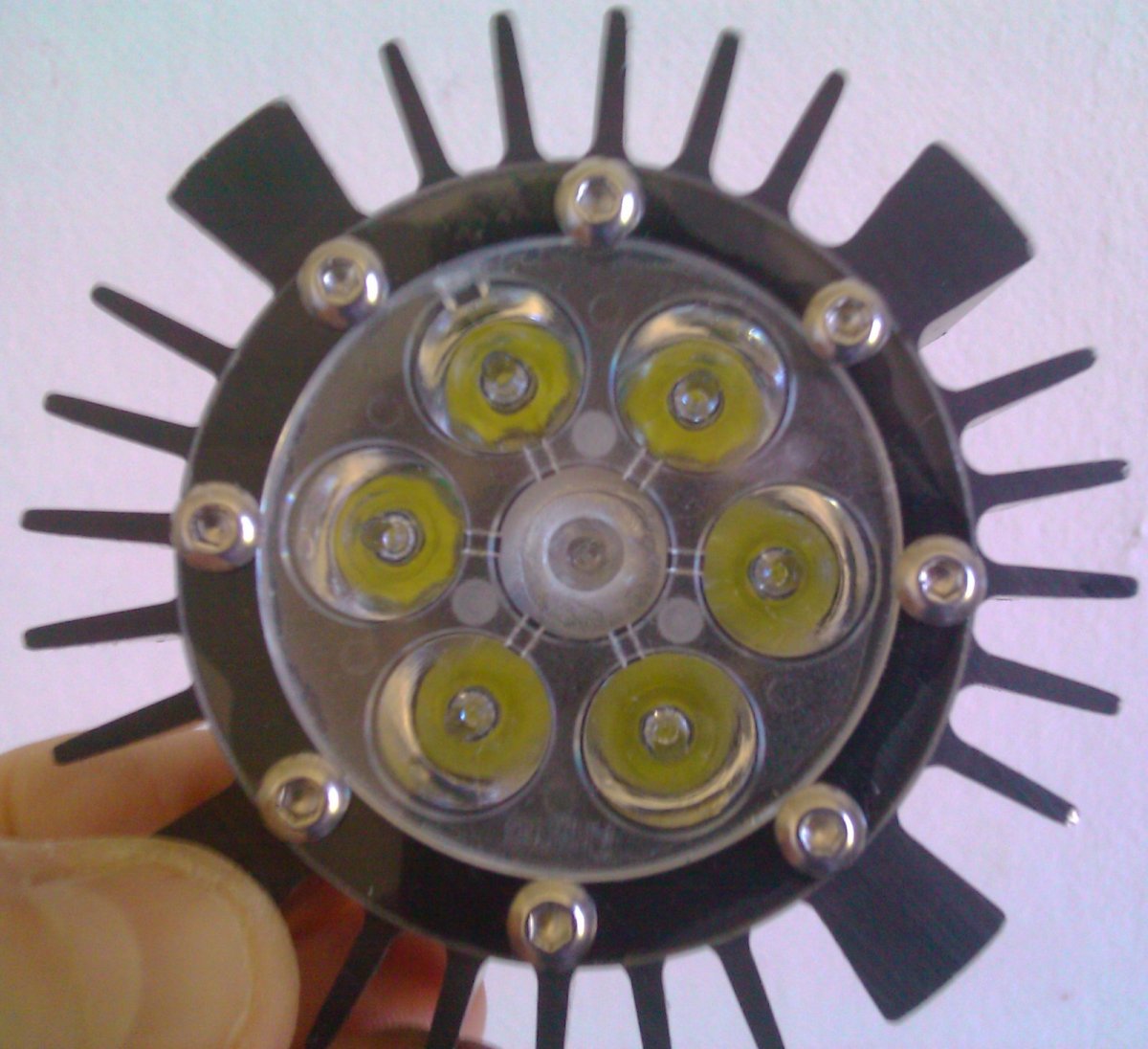

Voila un des 3 premiers de la nouvelle génération, ce sont donc 2 "anciens" modules mais a 3 leds regroupé dans un dissipateur aluminium repris au tour pour dégager le logement des platines a 7 leds devant et le double module a l’arrière surmoulé epoxy noire.
La led centrale est supprimée (toujours des CREE XP-G a 340 lumen chaque) pour permettre la fixation.

: Phare CREE 01.jpg (155.82 Kio) Vu 9099 fois

Diametre 70mm , profondeur du dissipateur 25mm, fixation 4 x M5 entraxe 42.

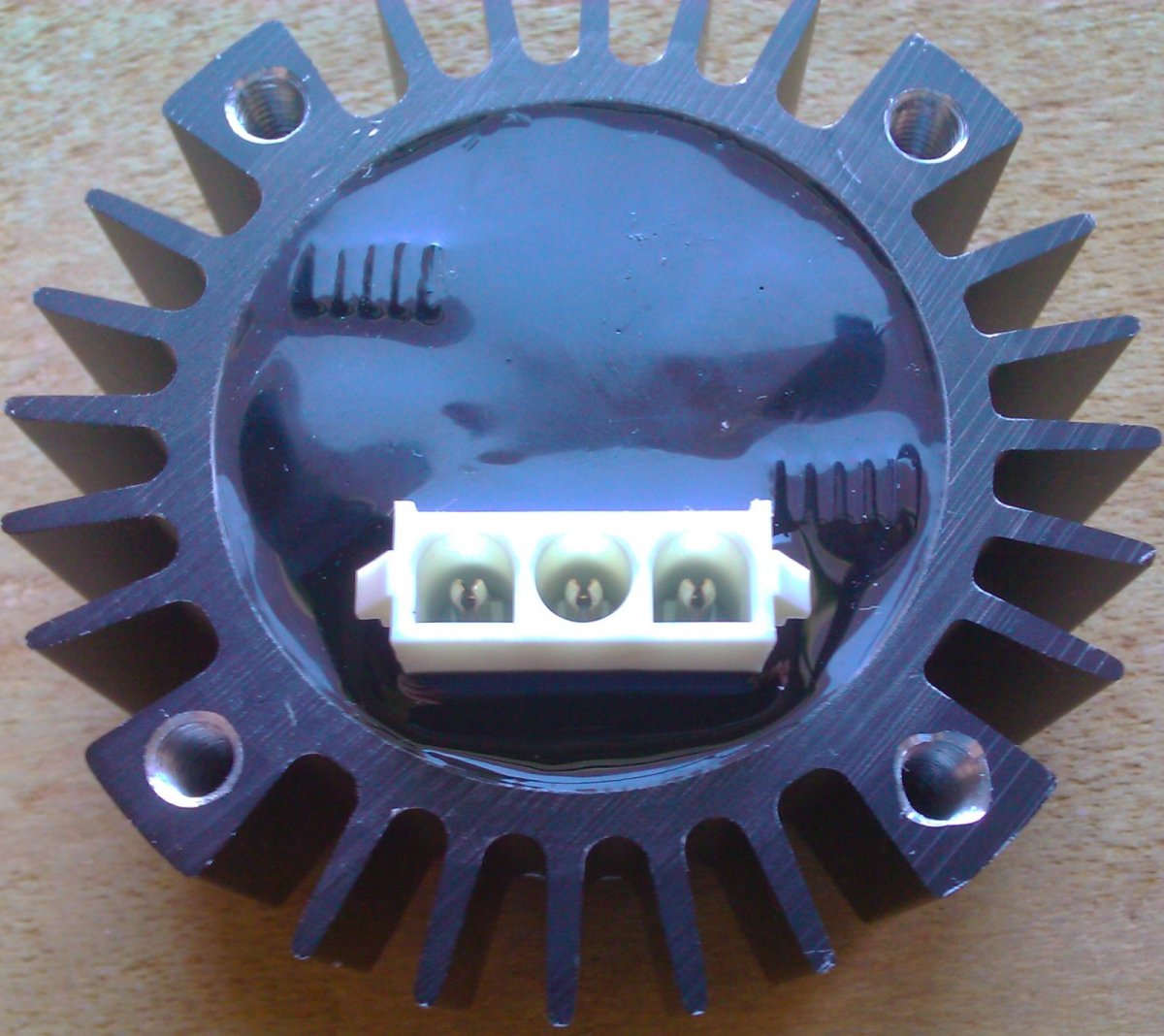

Connecteur de raccordement étanche avec 1 m de cable 3 conducteur, borne du milieu 0V fil marron et de chaque cote alimentation séparée de chaque demi modules de 3 leds fil bleu et fil jaune.
En ne raccordant que le fil marron et soit le bleu soit le jaune on a 3 leds de 340 lumen avec optique 10° et donc en reliant entre eux le fil bleu et jaune au +12V on alimente les 6 leds soit 2 000 lumens par module pour 1,6A a froid et 1,5A quand le module est chaud a 70°.
