cocotte 6 transferts

[SOLEXGUMP]

je me lance dans la fabrication d'une cocotte 100% fait maison:

Transferts en tôle
Colonnettes
Echappement à booster (les canaux des boosters sont fait à partir de pipe d'admission de solex 3800 )

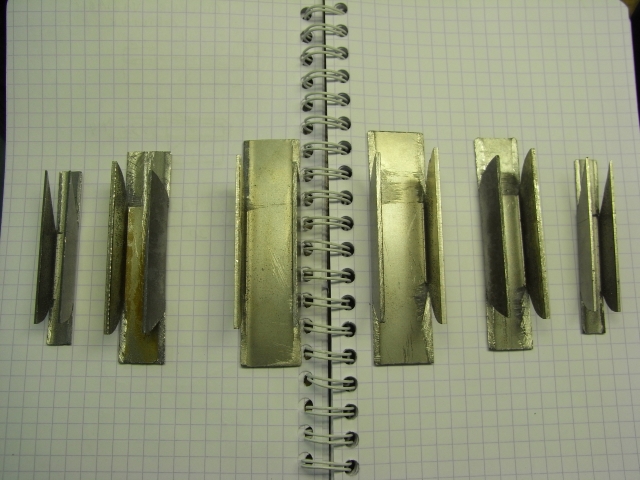

Première étape, découpe et formage des 6 transferts.

Pour récapituler sur le matériel (acheté en grande surface de bricolage) :

1 profil U 9X11 acier
1 Profil U 16X16 acier
1 profil U 20X20 acier

Coût total environ 20 euros

Pour scier tout ça : une petite scie de 200 mm, et un BOCFIL et lame de bijoutier, un jeu de lime aiguilles miniatures.

Un morceau de tôle de 287 mm X 80 mm X 1,5 mm pour faite le volume, sera roulé à la rouleuse.

Un Morceau de tube 25 X 1,5 X 50 mm pour réaliser la pipe d'échappement

deux pipes d'admission de solex 3800 débrasées.

Un morceau de tôle 100 X 100 X 1,5 pour découper l'embase du volume de la cocotte

Du tube acier 6X8 pour les colonnettes

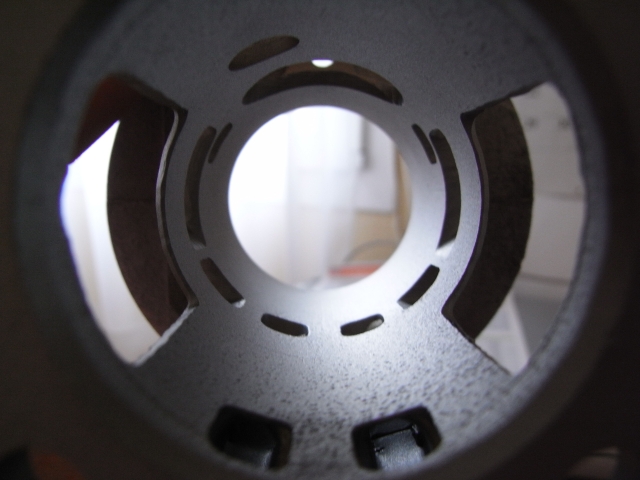

ETAPE 1 cocotte 1-2.jpeg (234.05 Kio) Vu 18433 fois

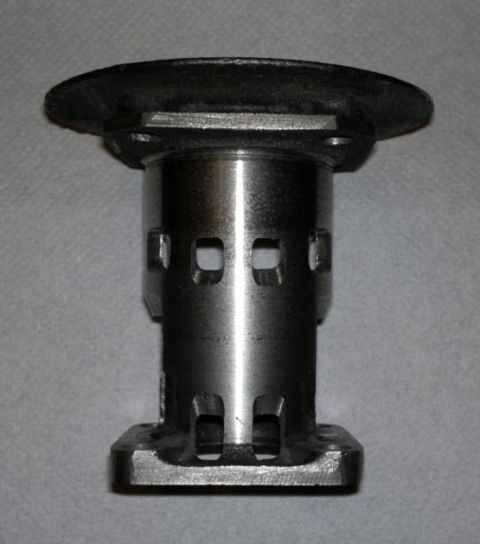

cocotte 6 transf 01.jpeg (233.88 Kio) Vu 18529 fois

[plm45]

Et le tout sur un cylindre qui rentre dans le règlement !!! Bravo attaque qu'on vois la suite

[Pilote85]

:salut:

je me lance dans la fabrication d'une cocotte 100% fait maison:

Il n'y a pas de bouton [OFF] chez toi?

[Paulo]

Exactement JC, tu ne t'arrêtes jamais gump ?

[SOLEXGUMP]

J'aime ça

et attends, j'en fais encore une autre en parallèle, mais une 4 transferts

[SOLEXGUMP]

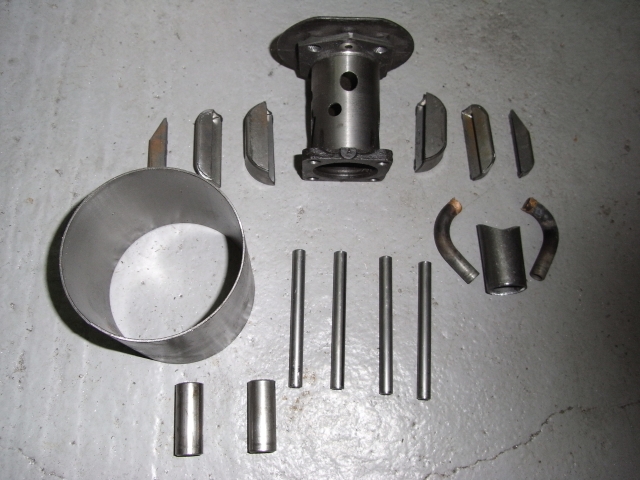

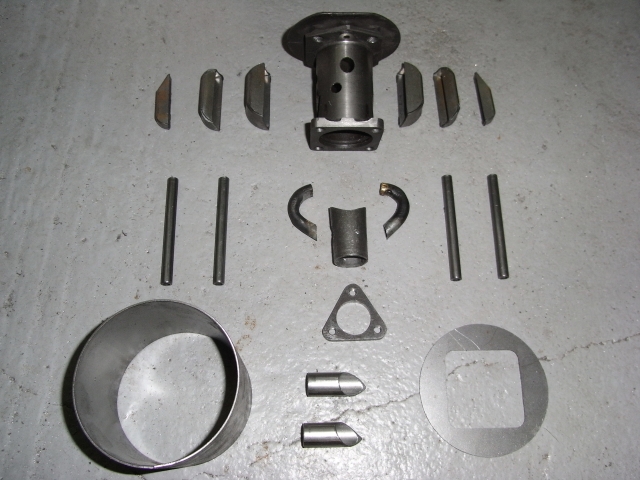

voilà TOUTES les pièces qui vont composées cette nouvelles cocotte. Vous remarquerez les tubulures des deux boosters d'échappement réalisées à partir de pipes de solex 3800.

cocotte 6 transf 02.jpeg (237.7 Kio) Vu 18371 fois

[Team TDC]

Vous remarquerez les tubulures des deux boosters d'échappement réalisées à partir de pipes de solex 3800.

Exactement le genre de detail que j'adore

[sox 33]

super travail hate de voir la suite

[SOLEXGUMP]

La suite, je la fais chez mes beaux parents ce weekend, et oui, j'ai des ateliers partout

j'amène à chaque fois tout mon matos d'usinage.

[solexwatdidyouexpect]

Pour 20€ je t'en commande 5

[SOLEXGUMP]

Préparation du fût :

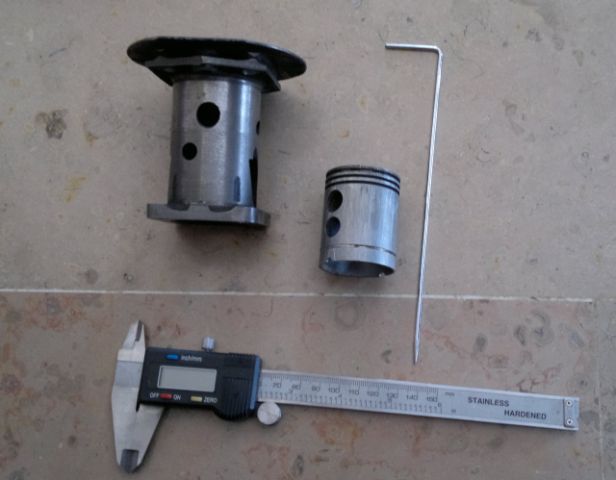

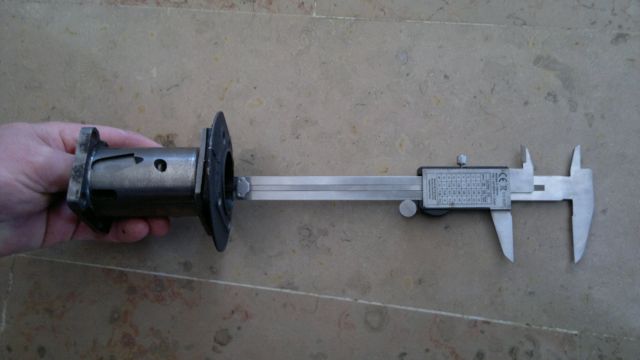

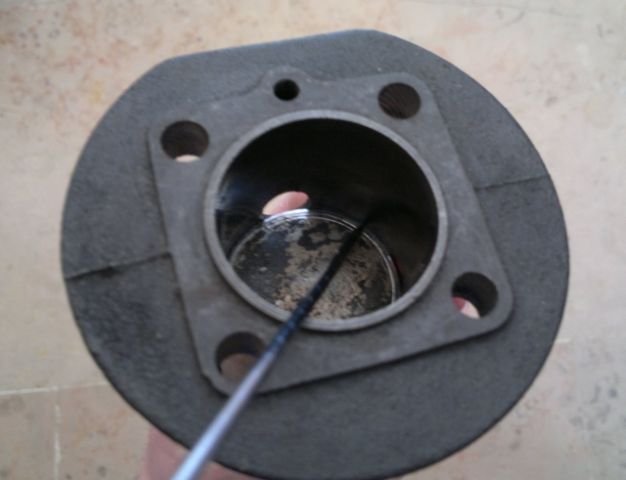

Etape 1 : tracer les hauteurs des différentes lumières à l'intérieur du cylindre, pour cela, j'utilise un vieux piston de solex, une pointe à tracer très fine, un pied à coulisse équipé d'une jauge de profondeur.

un tableau excel permet de définir les cotes en fonction des diagrammes souhaités.

cocotte 6 T traçage fût 2.jpg (39.09 Kio) Vu 17931 fois

cocotte 6 T traçage fût 1.jpg (31.12 Kio) Vu 17931 fois

cocotte 6 T traçage fût 3.jpg (36.23 Kio) Vu 17931 fois

[SOLEXGUMP]

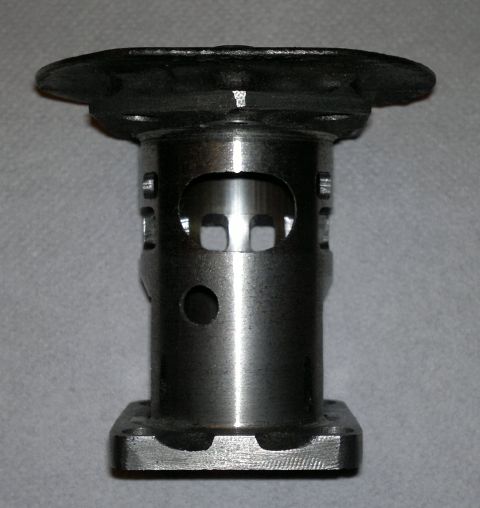

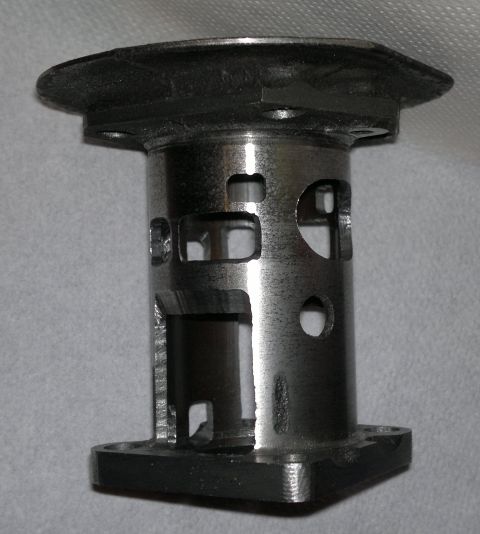

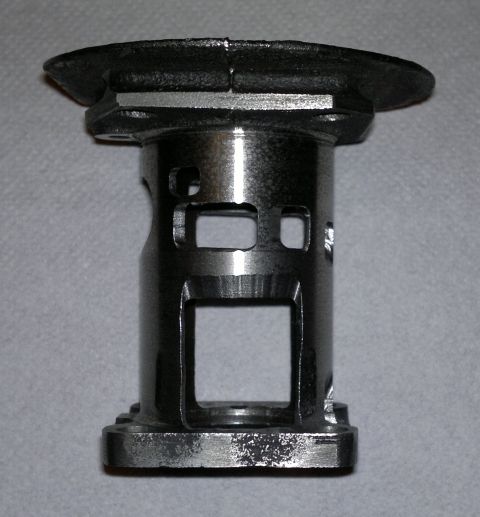

fût à l'état semi fini, la finition sera réalisée après brasage des transferts.

cocotte 6 T fût 4.jpg (26.97 Kio) Vu 17843 fois

cocotte 6 T fût 5.jpg (37.01 Kio) Vu 17843 fois

cocotte 6 T fût 6.jpg (41.52 Kio) Vu 17843 fois

[SOLEXGUMP]

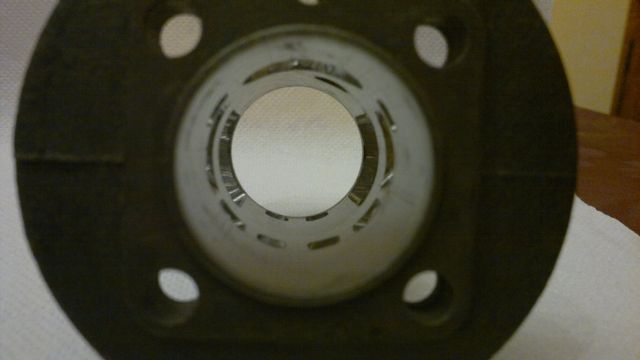

la suite

cocotte 6 T fût 7.jpg (36.71 Kio) Vu 17842 fois

cocotte 6 T fût 8.jpg (41.44 Kio) Vu 17842 fois

[Paulo]

marchera jamais

Vraiment beau

[SOLEXGUMP]

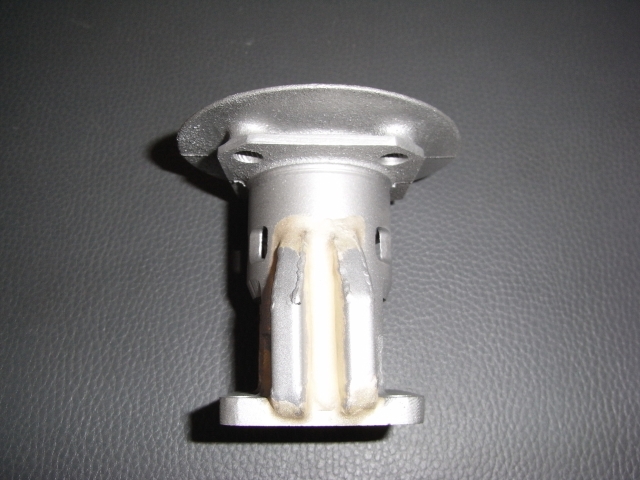

j'ai commencé le brasage, toujours la même technique de décapage et nettoyage : microbillage, dégraissage au substitut du Trichlo à la brosse à dent, rinçage dans un nettoyeur ultrason contenant de l'eau déminéralisée.

Tout d'abord, brasage des deux transferts arrières à la CASTOLIN 1665 XFC, buse chalumeau 140.

NB : les découpes des transferts en tôle ont été soudées à l'autogène.

cocotte 6 transf 03.jpeg (222.24 Kio) Vu 17585 fois

cocotte 6 transf 04.jpeg (193.51 Kio) Vu 17585 fois
