Diagnostique sur usure bielle

[Paulo]

Bonjour à tous,

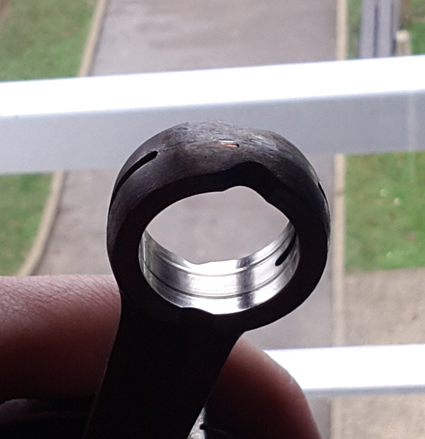

En démontant mon moteur (monté LFG il y a 2 ans et qui a tourné qq heures), j'ai remarqué des traces pas belles du tout
C'est une bielle SBS (et son roulement).


Mes doigts sentent les rayures


Les rouleaux sont également touchés

Je compte bien remettre une nouvelle bielle/ nouveau roulement, mais auriez-vous des pistes pour résoudre durablement le pb ? Avez-vous déjà rencontré ce type de pb ?

[Wable]

Une photo du maneton ?

[Paulo]

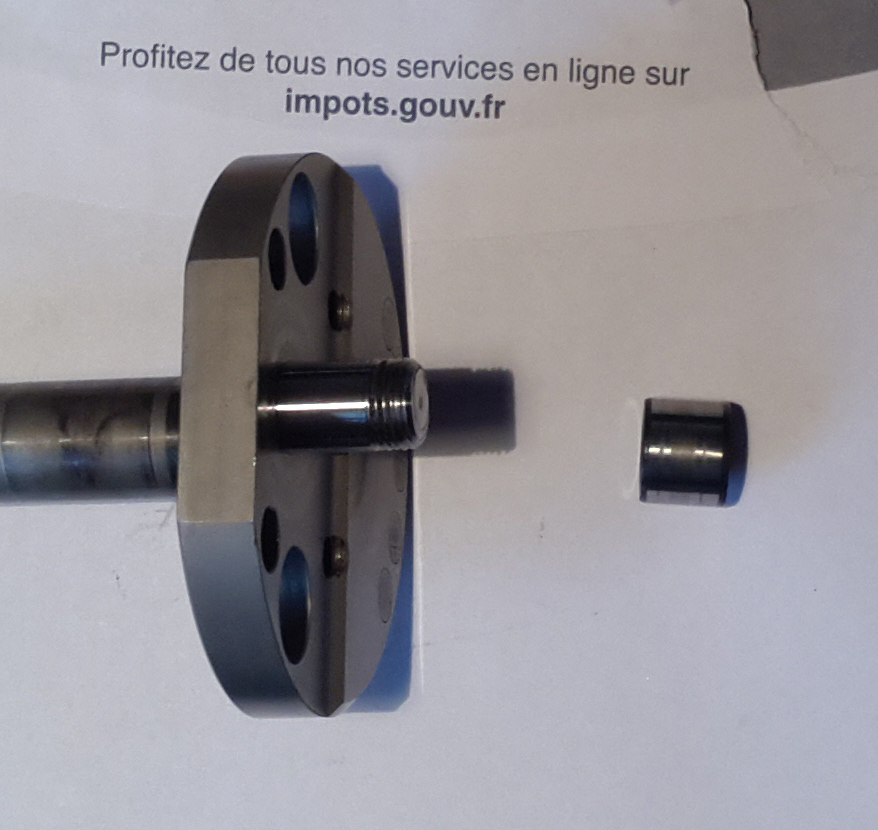

Maneton (ok)+ bague (traces de roulement sans rainures)

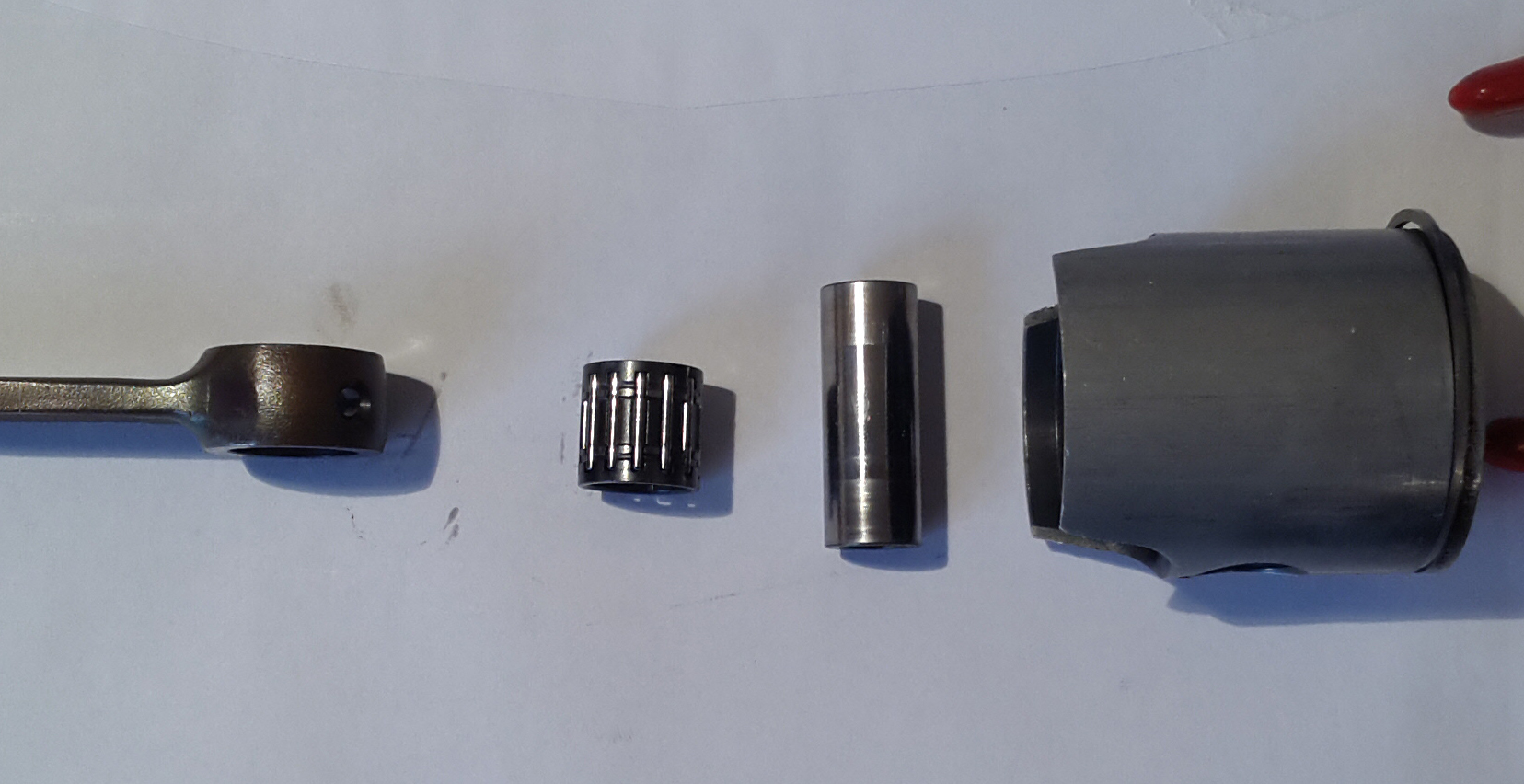

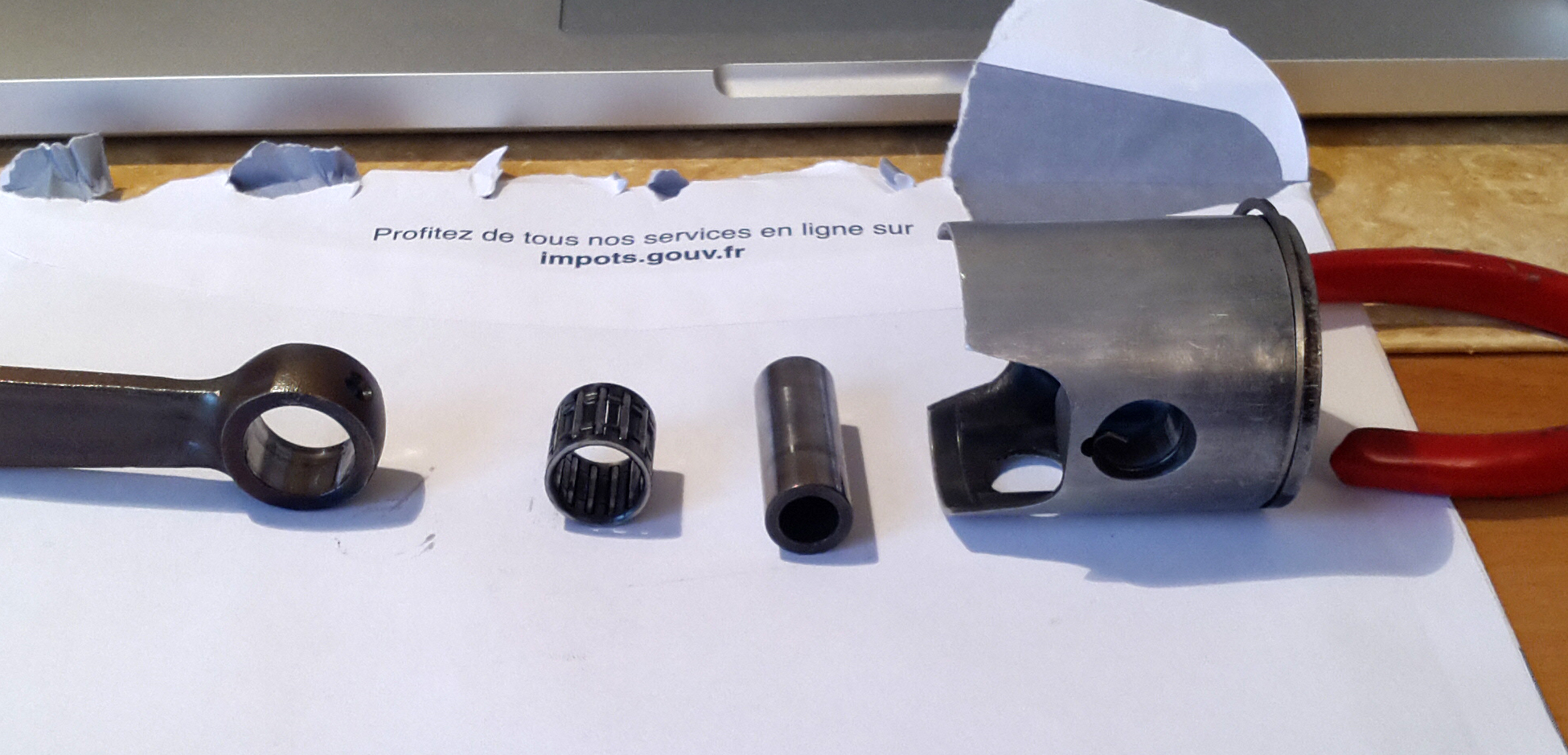

pied de bielle (trace prononcée coté roulement de carter sans rainures)+ roulement (ok) + axe piston (ok)



[babas51]

ces bizard tout ca peut etre que la bielle a un defaut

[beniche37]

De l'huile qui brûle mâle ou un mauvais réglage allumage peu avoir fais un échauffement donc le tout se resserre et morphle, t'as bielle a pas changer de couleur? Le piston est bien alligne? L'ensemble ce monte sans forcer ni avoir de jeu?

[Paulo]

aucune marque de chauffe et aucun pb de montage.

[SOLEXGUMP]

Parmi les causes mécanique, un check up complet de la position des pièces est à faire.

[r4gt kanotix]

hello ,

tu avais combien en taux de compréssion sur le haut moteur

[granjoie]

Paulo, elle fait quelle longueur ta bielle?

[Paulo]

@Seb 85 mm
@R4gt je ne me souviens plus, mais pas de compression de mammouth

[SOLEXGUMP]

tu fais de la pub pour les impôts maintenant, t'es sponsorisé par le trésor public

[Paulo]

c'est pour vous rappeler de ne pas oublier de les payer

[Wable]

Paulo,

Je ne vois pas bien ta bague IR montée sur ton maneton, mais si elle n'est pas autant creusée que l'alésage de ta tête de bielle, je vois 4 causes possibles à ton problème:
- perpendicularite d'assemblage de ton cylindre vis à vis du mouvement de ta bielle
- problème de lubrification
- problème d'apairage entre ton maneton, ton roulement de bielle et ta tête de bielle : jeu trop important
- problème de structure matière de ta tête de bielle ; la trempe induction de la partie de cette bielle ne s'est pas bien déroulée, il y a clairement une décarburation de la surface qui est "creusée"

[Paulo]

Merci Thierry pour ton analyse.

Je vais enquêter sur chacune des possibilités. Je mettrais le résultat de mes recherches.

[crusty]

On en viens a une question que je me pose depuis longtemps : quel jeux maneton/roulement/bielle est recommandé et surtout comment y remédier? Comment mesurer ce jeux? palmer + alesometre ou il existe une autre méthode?
