Fissure sur barrette d'échappement cocotte

[Mac Galet-R]

Quelques nouvelles du sujet...

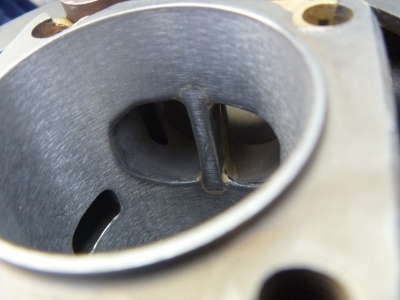

Le cylindre a subi une greffe de barrette à la clinique du Docteur Gump :

148-Soudure barrette rapportée (400x300).jpg (71.55 Kio) Vu 16770 fois

Elle est en acier et fait 3mm d'épais (ald 2.5), ajustée à la paluche et soudée à l'argent.

Encore merci David !

Suite à cette opération, j'ai fait sauté le nikasil mécaniquement, pour éviter l'attaque chimique habituelle.

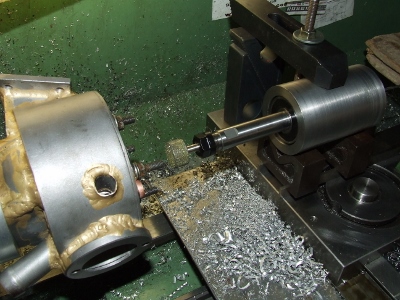

Je me suis fabriqué une rectifieuse interne avec une meule diamantée pour mon tour :

149-Rectifieuse interne (400x300).jpg (108.58 Kio) Vu 16770 fois

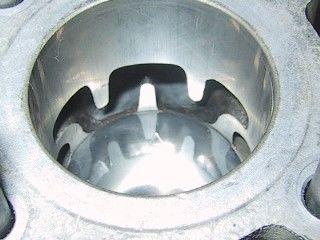

Et voilà le résultat après rectif et ébavurage des lumières :

150-Cylindre rectifié ébavuré (400x300).jpg (81.38 Kio) Vu 16770 fois

Le cylindre est en cours de traitement... Ça sent bon

[Paulo]

[SOLEXGUMP]

Parfait tout ça, l'espoir fait vivre

[Clefd'treize]

Vraiment magnifique ce cylindre, courage tu vois bientôt le bout du tunnel.

[shadocs]

j'ai vraiment hâte d'entendre à nouveau tourner ce moteur de fou

[philou]

La nouvelle barrette tiens t'elle le coup ?

[SOLEXGUMP]

Juste pour info, la barrette que j'avais fait sur le cylindre air de Grand Xav était en fonte (récup d'une ailette de cylindre de sox) afin d'éviter les différences de coefficient de dilatation

a+

[Mac Galet-R]

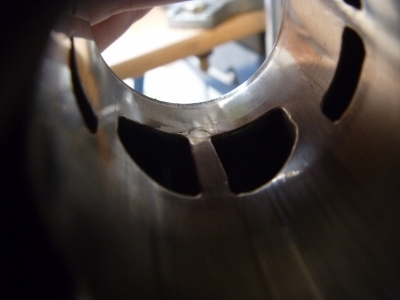

Des fissures sont apparues juste au dessus de la soudure argent, à l'interface barrette chemise d'origine. Je pense que la forte température de la barrette a engendré des contraintes énormes au niveau de la soudure plus tendre. Le nikasyl n'a pas suivi les mouvements de la soudure et a fissuré.

C'est à mon avis beaucoup moins grave que la 1ère fois où la barrette était fissurée. Ici c'est juste le nikasyl. Ça va rester comme ça... Et sur ma prochaine cocotte, pas de barrette...

Fissure soudure barrette.jpg (71.43 Kio) Vu 16289 fois

[shadocs]

Et sur ma prochaine cocotte, pas de barrette...

Fissure soudure barrette.jpg

je plussoie énergiquement

j'ai le même type de problème sur mon cylindre


et pour éviter le problème que rencontre nicolas j'avais opté pour un échappement à 3 lumières sans brasures
en prenant soin de garder une bonne largeur des barrettes.

Malgré ça j'observe une usure prononcée au niveau des barrettes, preuve qu'elle se dilatent beaucoup.
Il m'est donc nécessaire d'effectuer des rôdages extrêmement soigneux pour éviter les serrages.


Pour résumer ... les Barettes c'est le B*****

[belin3800]

Je me souviens avoir lu quelques part qu'il fallait reprendre la (les) barrette(s) d'échappement des cylindres de quelques centièmes en retrait de l'alésage pour compenser la dilatation due à la plus haute température de la ( des ) barrette (s) .
J'essaye de retrouver la source...
Cdlt
Belin3800

[MANETON44]

Bonjour,

Sur ma cocotte, j'ai 2 boosters et les barrettes font 1.5 mm d'épaisseur. après environ 130 h de fonctionnement, rien a bougé

Avant nickasyl, il faut faire un retrait de 0.3 mm sur la barrette, et après nickasyl, tu peut refaire un retrait de 0.2 mm

Ainsi tu obtiens un retrait nickasylé.

Ps ; ton cylindre est magnifique !

[Mac Galet-R]

J'avais du retrait sur mes 2 barrettes. L'opération avait été faite directement par Revaltec. Je n'ai pas contrôlé la valeur.

J'ai également des rainures de lubrification sur le piston.

Je pense qu'il y a 2 choses différentes. La dilatation horizontale d'une part, qui tend à venir serrer le piston. On la compense avec le retrait. Et d'autre part la dilatation verticale. Celle-ci engendre des contraintes. La zone de brasure est plus tendre je pense. On a donc une déformation locale dans cette zone. La grande dureté du nikasyl l'empêche de suivre cette déformation et ça fissure.

Dans le cas de ma 1ère barrette, c'était différent. Ma barrette était monobloc dans l'épaisseur de la chemise. Une casse de fraise pendant l'usinage de la lumière d'échappement a créé une amorce de rupture. En regardant les photos en cours de réalisation, je suis presque sûr que la fissure est apparue avant le 1er nikasyl. Je penche pour une fissure au refroidissement de la fonte après soudure.

[Lulu]

Salut
Pour éviter les fissurations comme ta dernière, avec une barrette brasée, il suffit de faire une saignée dans la surface en bas de la barrette, là où est la brasure.

C'est le principe des barrettes en porte-à-faux de la lumière en W de Polini, en moins extrême (avec une barrette brasée je ne pense pas que ce serait une bonne idée de la faire tenir par 1 seule extrémité)

[Mac Galet-R]

Salut Lulu,

Je ne suis pas sûr de comprendre. Tu veux dire de faire une saignée en forme de U qui suit la brasure pour la mettre en retrait ou pour faire sauter le nikasyl dans cette zone ?
