cylindre 1700 ou 3800?

[shadocs]

Faut que je mette le haut de transfert droit

oui je pense, de toute manière t'as pas le choix il me semble

ça t'amène à combien en diagramme ton excès d'optimisme ?

[TKST2010]

Faut que je mette le haut de transfert droit

oui je pense, de toute manière t'as pas le choix il me semble


ça t'amène à combien en diagramme ton excès d'optimisme ?

j'avais bien penser faire un truc droit mais, je ne connais pas le volume de matière restant Pas envie de le perçer

Concernant les diagrammes, pour l'instant j'ai juste agrandi les transferts d'origines et pas écreté le cylindre
je suis toujours dans l'attente de mes clinquants d'étanchéités pour monter les roulements et mon vilo pour voir ca

[SOLEXGUMP]

je te conseille vivement d'acheter ça pour faire un prépa poussée au max

a+

http://www.leboncoin.fr/equipement_moto ... tm?ca=11_s

[Pilote85]

Bah au pire on dira que c'est un dérapage incontrolé, une bavure quoi !!

Au risque de tout planter, moi dans un premier temps j'essaierais comme ça ! Certes c'est pas la panacée mais une ouverture aussi faible ne va pas désordonner de manière inconsidérée le balayage et les diagrammes dans l'ensemble seront à un niveau correct.

Apres si les essais ne sont pas concluants tu peux toujours modifier !

[TKST2010]

Bah au pire on dira que c'est un dérapage incontrolé, une bavure quoi !!

Apres si les essais ne sont pas concluants tu peux toujours modifier !

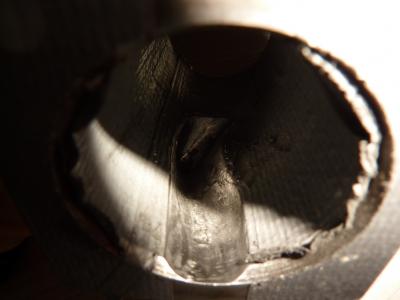

J'ai quand même essayé de corriger mon erreur en faisant un truc droit mais bon sans report d'angle j'ai du virer mes beaux virages
Vla ce que ca donne bon c'est sûr que je ne rivalise pas du tout avec les champions de la fraise mais bon je m'y essaye quand même

cylindre 1700 tkst2010 3.jpg (12.2 Kio) Vu 10338 fois

[nicosddone]

En tout cas t'as un sacré don pour la photo ! change rien !
Bon ok je sors..

[TKST2010]

En tout cas t'as un sacré don pour la photo ! change rien !
Bon ok je sors..

Peut etre mais ca ne m'aide pas pour préparer des cylindres Sinon je veux bien troquer ce don contre des cours d'usinage

[TKST2010]

Après une longue pose ds ma prépa je profite des nouveaux beaux jours de pluie normande pour m'y remettre
J'entame ma prépa d'échappement pour cela j'ai bien potassé les différents postes.
Si je résume :
la formule des 70% dit que en théorie on peut aller jusq'uà 28 mm de largeur
Dans la pratique Loïc dit qu'il évite d'aller au delà de 25 car casse des segments même si tt le monde sait que le shadocs n'est jamais ds les stands et tjs sur la piste

Pour l'instant ma lumière d'échappement fait 18 mm de large 15mm de haut et j'ai bien conscience que c'est trop peu . Je me disais que je jouerais la prudence en limitant à 23 mm la largeur.

Trois questions subsistent encore :

La forme de ma lumière
ovale ou
"rectangle 20mm avec 2 moustaches sur le haut de la lumière --> 23mm

Quelle est l'incidence de la forme sur le couple.?

La lumière doit elle forcément être plus grande à l'intérieur qu'a l'extérieur du cylindre?

Merci de vos réponses
Francois

[shadocs]

:salut:
Après une longue pose ds ma prépa je profite des nouveaux beaux jours de pluie normande pour m'y remettre
J'entame ma prépa d'échappement pour cela j'ai bien potassé les différents postes.
Si je résume :
la formule des 70% dit que en théorie on peut aller jusq'uà 28 mm de largeur
Dans la pratique Loïc dit qu'il évite d'aller au delà de 25 car casse des segments même si tt le monde sait que le shadocs n'est jamais ds les stands et tjs sur la piste

Pour l'instant ma lumière d'échappement fait 18 mm de large 15mm de haut et j'ai bien conscience que c'est trop peu . Je me disais que je jouerais la prudence en limitant à 23 mm la largeur.

Trois questions subsistent encore :

La forme de ma lumière
ovale ou
"rectangle 20mm avec 2 moustaches sur le haut de la lumière --> 23mm

Quelle est l'incidence de la forme sur le couple.?

La lumière doit elle forcément être plus grande à l'intérieur qu'a l'extérieur du cylindre?

Merci de vos réponses
Francois

23mm Ovale pour un moteur RNS c'est un bon compromis Perf/souplesse/Longévité des segments

En rêglement Ufolep avec des Segments en acier chromés rôdés bombés tu peux aller Jusqu'a 28
au delà je préconiserai des échappements à Barette ou à boosters

[solex120]

En pratique une forme ovale va produire un moteur moins pointu car l'onde de pression créée à l'ouverture échappement sera "étalée" par la forme ovale de la lumière.
Pour l'évolution de la forme entre l'entrée et la sortie du cylindre, il faut quelque chose de progressif, éviter tout ce qui peut créer des turbulences. Quant au diamètre de sortie je ne suis pas adepte du trop gros mais quand je vois le cylindre de Loïc, je me dis que j'ai peut-être tort.

[shadocs]

En pratique une forme ovale va produire un moteur moins pointu car l'onde de pression créée à l'ouverture échappement sera "étalée" par la forme ovale de la lumière.
Pour l'évolution de la forme entre l'entrée et la sortie du cylindre, il faut quelque chose de progressif, éviter tout ce qui peut créer des turbulences. Quant au diamètre de sortie je ne suis pas adepte du trop gros mais quand je vois le cylindre de Loïc, je me dis que j'ai peut-être tort.

Plus c'est gros plus c'est bon

et je l'applique aussi sur mes cylindres d'origine qui ne marchent pas si mal.

[TKST2010]

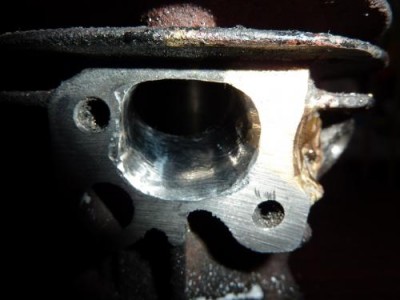

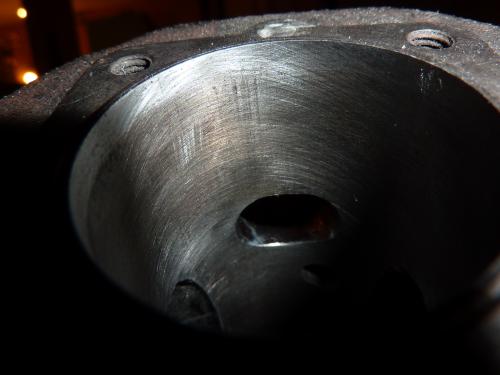

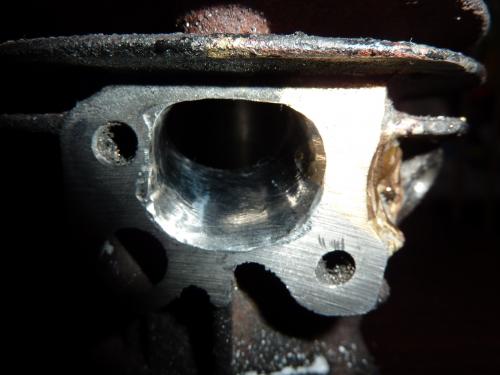

Merci de vos réponses du coup j'expérimente avec la forme ovale à 23 mm intérieur cylindre et 22 à l'extérieur. Bon je vous accorde que la sortie d’échappement n'est pas tres jolie à voir m'ais c'est un premier essai . Pour l'oval je suis passez content

sinon le truc des turbulences je dois admettre que je ne pige pas trop ca mérite un dessin

[Nicosox]

on dirais mon l' échappement du nicorigine en miniature

[TKST2010]

Nico

Vous le trouvez vraiment trop petit mon échappement
G un carbu 19 delorto PHBG et 5 transferts ça fait bcp de gaz à évacuer faut il que je vois plus gros en sortie d'échappement
Ou ne vois je pas déja trop gd

[shadocs]

le mien il est tout petit comme tu peux le voir sur le photo :



le central fait 15 mm de large
et les booster on une section "réelle" équivalente à une lumière de 6mm
et j'ai un horrible écaille du dépôt de nickel sur le booster de gauche

mais avec un bon chanfrein ca a fait la saison sans problème
