support moteur

Prototype | Super Prototype
Répondre
28 messages • Page 1 sur 2 • 1, 2

support moteur

Messagede Frykosolex35 » 23 Oct 2011, 21:28

:salut: a tous!
j'aurrai une petite question concernant la conception de mes supports moteurs. Au niveau de la fixation au carter moteur, me conseillerai vous d'utiliser des silents blocs? Je voudrai y placer un carter stoolex donc les silent blocs sont déjà intégrés mais sont-ils suffisant?
Tapes aussi fort que t'es con! Arrête tu va tout casser!
Frykosolex35
Fou du Solex
Fou du Solex

Messages: 313
Inscription: 03 Oct 2009, 18:47
Localisation: Rennes

2009 Prototype 1010
Haut

Re: support moteur

Messagede Frykosolex35 » 23 Oct 2011, 21:37

impossible d'y mettre les photos.... j'essayerai plus tard. :merci: de vos réponses!
Tapes aussi fort que t'es con! Arrête tu va tout casser!
Frykosolex35
Fou du Solex
Fou du Solex

Messages: 313
Inscription: 03 Oct 2009, 18:47
Localisation: Rennes

2009 Prototype 1010
Haut

Re: support moteur

Messagede Frykosolex35 » 24 Oct 2011, 19:16

c'est bon ca marche:
Fichiers joints

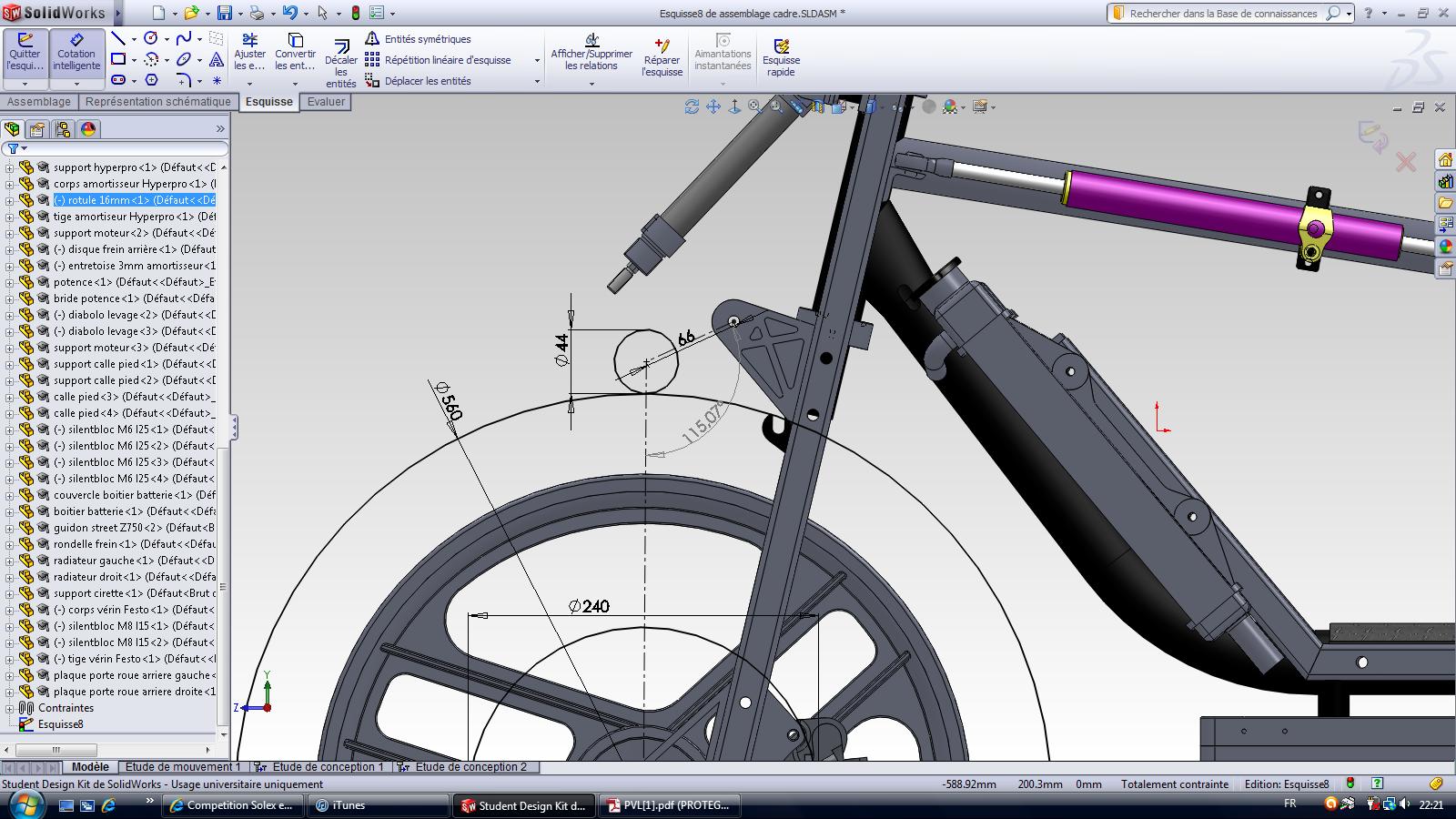

support moteur assemblage.jpg
support moteur assemblage.jpg (236.34 Kio) Vu 12161 fois

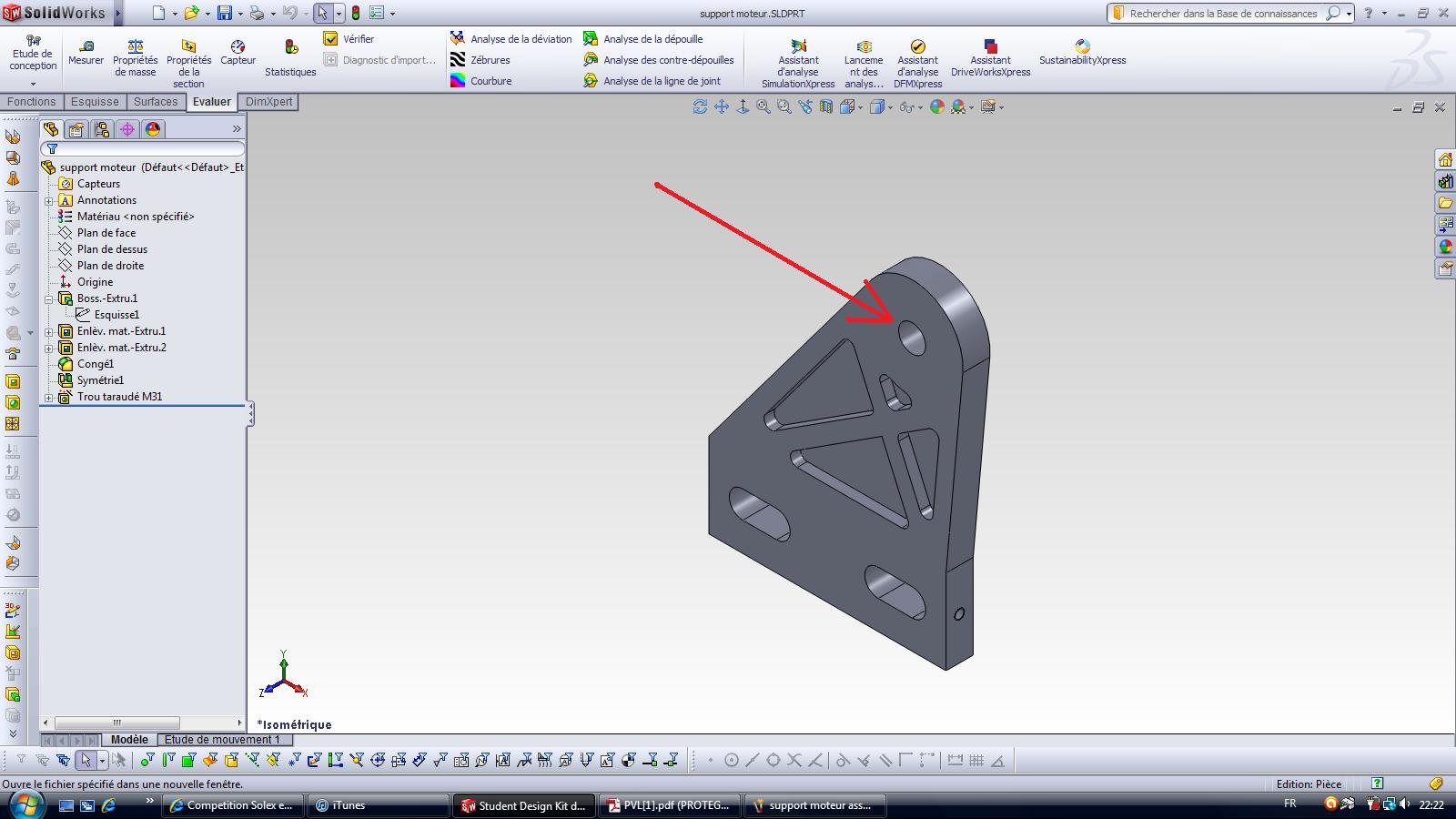

support moteur.jpg
support moteur.jpg (136.62 Kio) Vu 12161 fois
Tapes aussi fort que t'es con! Arrête tu va tout casser!
Frykosolex35
Fou du Solex
Fou du Solex

Messages: 313
Inscription: 03 Oct 2009, 18:47
Localisation: Rennes

2009 Prototype 1010
Haut

Re: support moteur

Messagede stef-hann » 25 Oct 2011, 12:58

je dis pas suffisant, trop rigide, sur les premier carter Tabouret c'était pas bon.
C'est pas en améliorant la bougie qu'on a inventé l'ampoule.

Avatar de l’utilisateur
stef-hann
Fou du Solex
Fou du Solex

Messages: 219
Inscription: 01 Fév 2007, 22:00
Localisation: toulouse

2001 SP-Prototype solex compétition carbone
  • Site Internet
  • Garage
Haut

Re: support moteur

Messagede Frykosolex35 » 25 Oct 2011, 22:45

tu me conseillerai de mettre quoi en plus ? J'ai trouver ca: p://www.rs-particuliers.com/WebCatalog/ ... aou_l21mmxøint82mm-2982881.aspx mais je sais pas si c'est suffisant. Il ne semble avoir vu sur le forum que certain utilisait des silentbloc de MBK 51... ca ressemble a quoi?
http://www.rs-particuliers.com/WebCatal ... aou_l21mmxøint82mm-2982881.aspx
Tapes aussi fort que t'es con! Arrête tu va tout casser!
Frykosolex35
Fou du Solex
Fou du Solex

Messages: 313
Inscription: 03 Oct 2009, 18:47
Localisation: Rennes

2009 Prototype 1010
Haut

Re: support moteur

Messagede Frykosolex35 » 25 Oct 2011, 22:47

j'ai vraiment pas de bol avec le serveur! J'espere que celui ci marchera mieux!
http://www.rs-particuliers.com/WebCatal ... aou_l21mmxøint82mm-2982881.aspx
Tapes aussi fort que t'es con! Arrête tu va tout casser!
Frykosolex35
Fou du Solex
Fou du Solex

Messages: 313
Inscription: 03 Oct 2009, 18:47
Localisation: Rennes

2009 Prototype 1010
Haut

Re: support moteur

Messagede groove57 » 26 Oct 2011, 15:15

voici a quoi resemble des silentbloc mbk 51

SDC11150 (Copier) (Copier).JPG
SDC11150 (Copier) (Copier).JPG (141.88 Kio) Vu 12040 fois


Avatar de l’utilisateur
groove57
Pilier de comptoir de Solex-Compétition
Pilier de comptoir de Solex-Compétition

Messages: 804
Inscription: 01 Oct 2006, 18:10
Localisation: metz

2008 SP-Prototype Cyl. Bidalot Liquide 4 Tr
Haut

Re: support moteur

Messagede harrondo » 26 Oct 2011, 15:28

waaaaa laurent, tu as mis de nouveaux stickers :mrgreen: :mrgreen:
pour les silent bloc, ils existent en paustra, j'en ai en stock pour les intéressés. les tnt ou refab tiennent pas bien je trouve.
SoxToys
http://www.asme-solex.com/
Sans Frein ni Loi
Vice-Président de l'ASME
Avatar de l’utilisateur
harrondo
Grand malade du Solex , irrécupérable
Grand malade du Solex , irrécupérable

Messages: 3891
Inscription: 16 Nov 2006, 21:44

2008 Promotion Cyl. Origine Air 3 Tr
Haut

Re: support moteur

Messagede groove57 » 26 Oct 2011, 16:18

les silentblocs rien de tel que les origines mbk ca se trouve encore chez les accesoiristes revendeur mbk motobecanne car utilisé depuis des generations sur toutes les generations de moteur av10 sinon oui tu as vu les beau stickers que seb a fait mais il manque tout de meme une chose a ce solex un moteur lol nouvelle greffe prévu en 2012 si tout va bien.

SDC11152 (Copier) (Copier).JPG
SDC11152 (Copier) (Copier).JPG (151.68 Kio) Vu 12028 fois
Avatar de l’utilisateur
groove57
Pilier de comptoir de Solex-Compétition
Pilier de comptoir de Solex-Compétition

Messages: 804
Inscription: 01 Oct 2006, 18:10
Localisation: metz

2008 SP-Prototype Cyl. Bidalot Liquide 4 Tr
Haut

Re: support moteur

Messagede Frykosolex35 » 26 Oct 2011, 21:01

OK, :merci: les gars de vos infos, tu a les cotes de ces silentblocs? Pas mal la deco, il envoi de la mousline ton velosolex, enfin plus velo que solex pour le moment.
Tapes aussi fort que t'es con! Arrête tu va tout casser!
Frykosolex35
Fou du Solex
Fou du Solex

Messages: 313
Inscription: 03 Oct 2009, 18:47
Localisation: Rennes

2009 Prototype 1010
Haut

Re: support moteur

Messagede stef-hann » 26 Oct 2011, 21:02

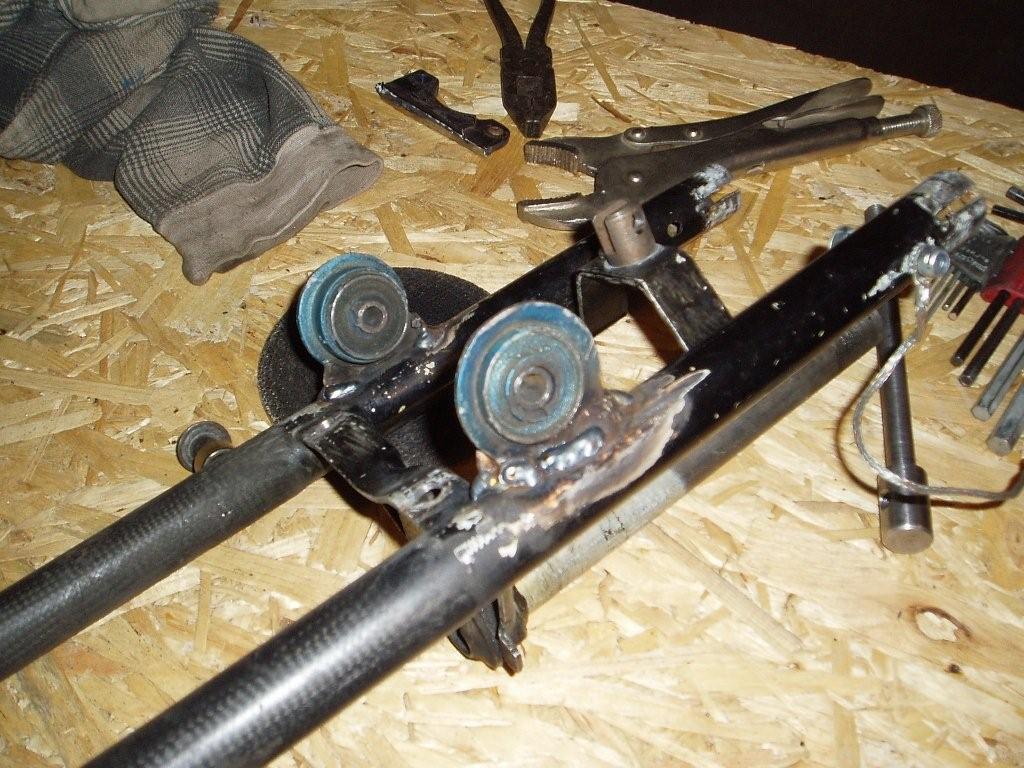

Voici mon montage lors du soudage
Fichiers joints
PB064127 (2).jpg
PB064127 (2).jpg (153.46 Kio) Vu 11987 fois
C'est pas en améliorant la bougie qu'on a inventé l'ampoule.

Avatar de l’utilisateur
stef-hann
Fou du Solex
Fou du Solex

Messages: 219
Inscription: 01 Fév 2007, 22:00
Localisation: toulouse

2001 SP-Prototype solex compétition carbone
  • Site Internet
  • Garage
Haut

Re: support moteur

Messagede Frykosolex35 » 27 Oct 2011, 21:18

:shock: elle me parrait light ta fixation du té aux deux tubes :shock: ca tiens? si oui le dieu RDM est avec toi! Tu aurrais les dimention de tes silent blocs stp? que je puisse valider ma CAO.
Tapes aussi fort que t'es con! Arrête tu va tout casser!
Frykosolex35
Fou du Solex
Fou du Solex

Messages: 313
Inscription: 03 Oct 2009, 18:47
Localisation: Rennes

2009 Prototype 1010
Haut

Re: support moteur

Messagede stef-hann » 27 Oct 2011, 21:37

Là, c'est juste la photo aprés la soudure des supports moteur découpé sur un 51, aprés , les dieux de la RDM m'ont mis une vieille claque derrière la tête, alors j'ai rigidifié la fourche.
J'ai un disque de 220 pour le freinage avant. (cqfd)
les cotes silent bloc de support moteur (32x8x18/23)
diam ext 32
largeur ext 18
largeur tube int 23
diam int tube int: 8

Bonne CAO
C'est pas en améliorant la bougie qu'on a inventé l'ampoule.

Avatar de l’utilisateur
stef-hann
Fou du Solex
Fou du Solex

Messages: 219
Inscription: 01 Fév 2007, 22:00
Localisation: toulouse

2001 SP-Prototype solex compétition carbone
  • Site Internet
  • Garage
Haut

Re: support moteur

Messagede Frykosolex35 » 27 Oct 2011, 22:30

stef-hann a écrit:Là, c'est juste la photo aprés la soudure des supports moteur découpé sur un 51, aprés , les dieux de la RDM m'ont mis une vieille claque derrière la tête, alors j'ai rigidifié la fourche.

Ca sent la vautre! :lol:

:merci: pour les cotes, je vois que je vais etre de obligé de faire pas mal de copeaux si je veux tailler mes supports dans la masse.....
Tapes aussi fort que t'es con! Arrête tu va tout casser!
Frykosolex35
Fou du Solex
Fou du Solex

Messages: 313
Inscription: 03 Oct 2009, 18:47
Localisation: Rennes

2009 Prototype 1010
Haut

Re: support moteur

Messagede stef-hann » 27 Oct 2011, 22:51

Olisox, avait une serie mécanosoudé de support silent-bloc, avec la qualité Olisox.
Contacte le pour savoir.
Bon courage
stef
Dernière édition par stef-hann le 06 Nov 2011, 19:07, édité 1 fois.
C'est pas en améliorant la bougie qu'on a inventé l'ampoule.

Avatar de l’utilisateur
stef-hann
Fou du Solex
Fou du Solex

Messages: 219
Inscription: 01 Fév 2007, 22:00
Localisation: toulouse

2001 SP-Prototype solex compétition carbone
  • Site Internet
  • Garage
Haut

Suivante

Répondre
28 messages • Page 1 sur 2 • 1, 2
