Eclairage nocturne courses d'endurance cat origine

[pierrelouison]

après avoir grillé nombre d'ampoules sur mes solex de ville, j'ai regardé ce qui se faisait pour l’éclairage dans nos petites machines.
j'ai trouvé ça:



cela , je trouve est trop, dans tous les sens; trop lourd, trop moche sur le marchepied,Bref trop pas solex....

pour les ampoules, à part celles de Riritrep pas moyen de trouver quelque chose qui éclaire sans manger des tas de watts

Et la bobine d'éclairage solex dans tous cela

bref j’étais dans cet état d'insatisfaction qui précède le torturage de méninges et de doigts.

après un peu de papy shadocs (une bonne dose quand même ), beaucoup de patience et quelques efforts voici ce que ça donne:



un dispositif électronique qui fournit un courant continu de 12v jusqu'à 1-1,5 Ampère (je ne suis pas sur encore), en théorie!

quelqu'un connait les caractéristiques de la bobine d’éclairage solex, y a t il d'autres bobines d'éclairage adaptables ?

mon dispositif encaisserait-il plus

coté ampoules, le travail reste a peaufiner (puissance lumineuse, douilles (ba15 et ba9s)), coté boitier... aussi.

mais le moteur me fournit asse de courant (je suis partis de la théorie qu'il ne fallait pas dépasser 1W de puissance électrique fourni par la bobine), par contre avec seulement 1 ampoule, le solex n’éclaire pas mieux qu'avec ses vieilles ampoules.

pour l'instant le projet n'est pas aboutit je ne sais pas si je vais, au final, éclairer correctement sans vider la batterie à toute vitesse, cette dernière ne servant que lorsque le moteur est à l’arrêt (règlement lumières courses) en théorie.

qu'en pensez-vous, avez vous des conseils à me donner ? si je termine plusieurs système, cela intéresse-t-il quelqu'un ?

j'aurais besoins d'idées pour finir.

Et pourquoi pas disposer d'un système facile à installer, permettant de passer à l’éclairage LED et de ne plus griller les ampoules !!

et d'éclairer en course sans avoir chargé trop de poids

[Nicosox]

j'ai roulé pendant longtemps à nouzier avec une lamps dichroique ded 12 volt 25 watt 10° (chiant à trouver en 10° )sur la bobine d’éclairage et une diode Zener: pas de souci
et une de 12volt 25 watt 36° sur batterie moto 4ah (trois batterie mini pour la nuit )
le tout protégé par un fusible de 5A

[pierrelouison]

25 watts Whaaaa

ça en fait du courant ça !

je suis pas au niveau là.
a moins que....

tes ampoules, nico, tu as une idée du nb de lumens qu'elles rendaient?

et pis tu parle de 10°, 35°, ce sont les angles d'ouverture du faisceau ? de chaque coté de l'axe principal de ce dernier ?

comme tu le vois sur la photo, j'ai des ampoules sans lentilles.... (les petites)
et d'autres mais en 110°,130°

d'ou l’intérêt de me procurer des lentilles.. mais ou

[Team TDC]

10° c'est 5° de chaque coté de l'axe


Via mon boulot (je suis vendeur d'ampoule )

Je peux avoir des 10W 495lm 4000k 24d de marque philips, deja tester, l'éclairage et superieur à une 12v 50w classique





pour les lentilles, riritel doit pouvoir te fournir de bonne adresse, il font combien de lumen tes composants?

[Nicosox]

des lu... quoi? de toute façon même si c’était fiable c’était juste à 60km/h ça éclairai juste bien depuis avec les LED c'est nettement mieux mais les LED ne supportent pas les grandes variations de courant via la bobine
les temps change et j'ai un V4 riritrep un truc du genre lampe à bronzer y'a pas de prise de tête

[Team TDC]

ouai c'est clair que ca n'aime pas ca, à 30€ l'ampoule faut éviter d'en cramer 10 pour les test

[jean-sebBrest]

ouai c'est clair que ca n'aime pas ca, à 30€ l'ampoule faut éviter d'en cramer 10 pour les test

et toi tu as essayé les lampes a bronzés de riritrep, 3 v4 ensemble

[pierrelouison]

Je peux avoir des 10W 495lm 4000k 24d de marque Phillips, déjà tester, l'éclairage et supérieur à une 12v 50w classique

10 W ça reste encore beaucoup, ma petite bobine d’Éclairage solex ne débite pas autant...

les LED c'est nettement mieux mais les LED ne supportent pas les grandes variations de courant via la bobine

c'est pourquoi mon circuit électronique a un rôle de régulateur, stabilisant le jus

et toi tu as essayé les lampes a bronzés de riritrep, 3 v4 ensemble

ben justement, si j'ai bien compris, pour les riritrep( ) il faut une grosse batterie sur le marchepied, j'aimerai l’éviter autant que possible (car sur un solex se ville, bien que très efficaces, les modules à riritrep( ) ne me semblent pas asse discrets)..

c'est pourquoi je ne me suis pas précipité sur ce qui existait, d’ailleurs riritrep n'utilise pas la bobine d'éclairage solex ? si je me trompe ?

[Team TDC]

je peux avoir moins puissant, 7w, 24d, 370lm



Shadocs a fabriqué une batterie pour sont Vtt, il faudrait retrouver le post

[pierrelouison]

ben c'est gentil, mais ces caractéristiques sont encore trop élevées...
ce que je cherche, et ce que j'ai trouvé, ressemble plutot à ça:



en vue de pres ça donne:


puissance de l'ampoule: 1w et l'on voit à l’intérieur une lentille pour diriger le faisceau.

mais... car il y a un mais, je n'ai pas choisi cette dernière à cause du prix. Bien que de dernière génération, ces ampoules sont encore chères. celles que j'ai choisi sont 8 à 15 fois moins chère. d’où l'idée d'y monter moi-même une lentille.

Shadocs a fabriqué une batterie pour sont Vtt, il faudrait retrouver le post

merci je connais
et je le lui avais dit, je trouve moche son 'tube' de plastique sur son cadre

je sait je suis pénible, mais pi m'avais dit une fois:" si tu fais un truc simple, pas moche et invisible pour mon solex de ville, je suis intéressé"
en effet faire un truc qui s'adapterait sur les sox non compet, m'a inspiré , je pense loger le boitier dessous le marche-pied, et ainsi le rendre totalement invisible.

[Nicosox]

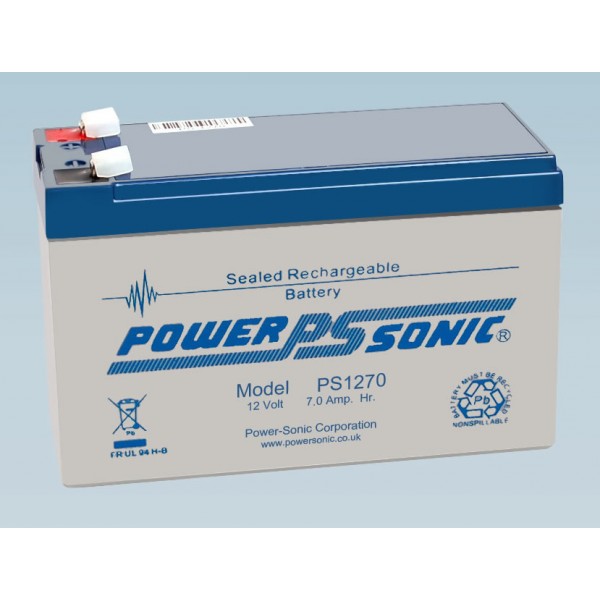

moi j'utilise une batterie agm power sonic 7ah (que j'utile avec mon écosondeur) chargée avec un gys auto



jamais testée en longue durée comme nouziers donc je ne connais pas sa durée de vie mais je pense que avec deux batterie de ce type ça gère à l'aise
la batterie pèse 2205g et fait 95 mm de haut par 150mm de long et 61mm de large elle coute dans les 22/28€ livrée

[SOLEXGUMP]

je suis tombé là dessus,

prix intéressant....

http://fr.aliexpress.com/item/Free-ship ... 83384.html

[mickael]

salut,
moi sur mon solex " pour aller chercher le pain " je voulais un eclairage sufisant pour etre bien vu sans pour autant avoir des anti brouillard...
j'ai donc mis des ampoules 7,2v / 0,75 a

http://www.google.fr/imgres?q=ampoule+7 ... x=65&ty=76

pour les alimenter, j'ai tout simplement placer une petite baterie dans une " sacoche " arriere avec un petit interupteur.

c'est discret, ca eclaire et il n'y a pas de baterie sur le cale pied ! il faut aimer les sacoches mais finalement, c'est d'epoque et totalement dans l'esprit

[SOLEXGUMP]

je vois mal des solex de compète avec des saccoches

[pierrelouison]

je pense que avec deux batterie de ce type ça gère à l'aise
la batterie pèse 2205g et fait 95 mm de haut par 150mm de long et 61mm de large elle coute dans les 22/28€ livrée

+1, c'est bien cela que je cherche a faire

je viens de faire un test en mettant en charge 10 ampoules au lieu de 2, ça marche !!
il faut que je refasse un autre tableau avec d'autres douilles pour voire jusqu’où je peux pousser !! (1 ampoule= 1w sous 12v avec 110-150 lumens produits)


cela me permet de penser que je pourrais mettre des LED plus puissantes.
car je suis asse perplexe quant à l'éclairement que produisent les ampoules que j'ai pour l'instant.
comme celle là:

H3,8w, destinée aux anti-brouillard de voiture.
en fait les ampoules de dernière génération, LED ont un rendement lumineux très intéressant et si un système de courant d'éclairage assure la puissance demandée, une petite batterie de 610 g suffirait pour maintenir l'éclairage sur le bord du circuit, lorsque le moteur est à l’arrêt, le temps de rentrer au stand.

je vois mal des solex de compète avec des sacoches

+1

pour les alimenter, j'ai tout simplement placer une petite batterie dans une " sacoche " arrière avec un petit interrupteur.

c'est discret, ça éclaire et il n'y a pas de batterie sur le cale pied ! il faut aimer les sacoches mais finalement c’est d’époque et totalement dans l'esprit

+1

je pensais adapter la même solution pour mon solex 'a pain' qui a une sacoche à droite, je cherchai, dans ce cas ou mettre l'interrupteur,

Team TDC » Hier, 22:18
10° c'est 5° de chaque coté de l'axe


Via mon boulot (je suis vendeur d'ampoule )

Je peux avoir des 10W 495lm 4000k 24d de marque philips, deja tester, l'éclairage et superieur à une 12v 50w classique

ben finalement, le systeme tiendrait ce genre d'ampoules.

pour le calcul de puissance,
en fait la bobine sort 1A en alternatif, ce qui fait environ 12w sous 12v en continu...
si j'ai enfin compris l'explication de papy shadoc !
