Eclairage nocturne courses d'endurance cat origine

[I-man]

Est-ce que tu pourrais m'envoyer le schémas, avec la liste des composants stp?

[riritrep]

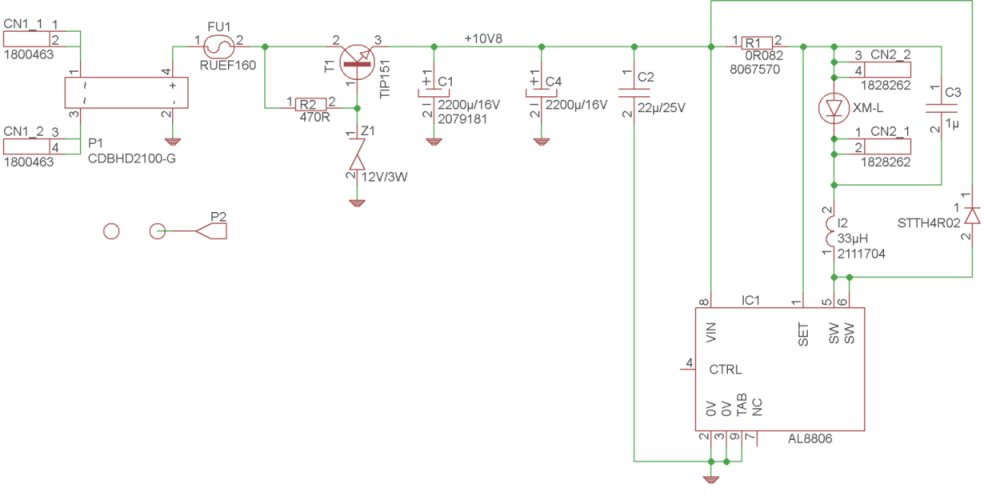

Module L8.jpg (35.52 Kio) Vu 11661 fois

[Team TDC]

Est-ce que tu pourrais m'envoyer le schémas, avec la liste des composants stp?

J'espere que c'est pas pour transmettre à l'autre naz F....38

[solex-_-3800luxe]

Est-ce que tu pourrais m'envoyer le schémas, avec la liste des composants stp?

J'espere que c'est pas pour transmettre à l'autre naz F....38

[r4gt kanotix]

Est-ce que tu pourrais m'envoyer le schémas, avec la liste des composants stp?

J'espere que c'est pas pour transmettre à l'autre naz F....38

+1 ...

[pierrelouison]

salut,

je reprend le contrôle de mon post sur les éclairages nocturne pour les solex de la catégorie origine en vue de notre participation à la course de la Boissière en Gatine 2013.

Apres avoir écouté les rois de l'éclairage solex, je décide de continuer mon projet et d'aboutir sur le principe de l'énergie fournie par la bobine d'origine solex avec un circuit électronique de 'contrôle' de l’énergie électrique, SANS batterie pour le fonctionnement nocturne.
Je mettrai en place une petite batterie au gel, afin de respecter le règlement et pouvoir éclairer en cas de panne le temps de retourner au stand.
Ces 2 circuits électriques seront séparés mais permettront de recharger la batterie sur un temps faible (30 min environ max) le jour.

voici les optiques elles font 80mm de diamètre et 45mm d'épaisseur



j'ai modifié des ampoules led à plasma (dites led COB) dernière génération et les ai adaptées à des optiques de phares anti-brouillard de voiture. puis j'ai testé le truc dans mon salon, put1 ça m'a arraché la rétine !!!



mon appareil photo s'est affolé, l'image a été prise en plein jour !!


j'ai 600lm max pour cette ampoule avec une consommation sous 12v de 7w. je pense que cela est suffisant pour une machine mais le délire serait d'en mettre 2. Il reste un point à traiter. le circuit électronique chauffe en test à l'atelier sur une alimentation régulée (un stress test effectué à 3x les puissances électriques prévues), il me faut un test en temps réel sur circuit, avec vibrations, j'essaie de finaliser pour la course de Nouvoitou, 4h de fonctionnement devrait me permettre de tester et de dire si je suis capable de faire de l'électronique pour lumières de solex de compétition.

voilà à +

[Team TDC]

Si ton circuit chauffe, refroidit le un petit ventillo de PC par dessus, ou un boitier avec systeme d'ailette?

[pierrelouison]

Si ton circuit chauffe, refroidit le un petit ventillo de PC par dessus, ou un boitier avec systeme d'ailette?

j'aime bien l'idée du ventilo de pc ...
mais ils ne fonctionnent pas en 5v ?

pour le boitier j'en ai pris un en alu moulé, isolé le transistor (avec un mica) et plaqué ce dernier sur le couvercle du boitier, j'espère que cela suffira (voire les photos plus haut dans le post) vu la dimension de ce dernier.
Cela a eu un effet, il est gros et va falloir que je trouve un endroit ou le mettre maintenant.

mais oui et de tes conseils

[Team TDC]

Si ton circuit chauffe, refroidit le un petit ventillo de PC par dessus, ou un boitier avec systeme d'ailette?

j'aime bien l'idée du ventilo de pc ...
mais ils ne fonctionnent pas en 5v ?

t'a du 12v, suffit de monté des résistances avant? ou un truc du genre? (je suis nul en électronique)


Sur les motos, les régulateurs, sont souvent prêt d'une arrivé d'air pour être refroidie, c’était même un soucie sur certain modèle HONDA ou les régulateurs cramé car mal refroidie, la solution est de les déplacer, ou de monter un ventillo de PC

[I-man]

Est-ce que tu pourrais m'envoyer le schémas, avec la liste des composants stp?

J'espere que c'est pas pour transmettre à l'autre naz F....38

Non c'était pour moi, pour pouvoir mettre le circuit dans un boitier quelconque.

[pierrelouison]

Est-ce que tu pourrais m'envoyer le schémas, avec la liste des composants stp?

J'espere que c'est pas pour transmettre à l'autre naz F....38

Non c'était pour moi, pour pouvoir mettre le circuit dans un boitier quelconque.

salut,

je vais compter le prix de reviens du circuit, avec le boitier.

grosso-modo j'ai dépensé environ 30 euros .

des que j'ai réalisé-testé plusieurs circuits, je demande la migration de ce post dans la catégorie fabrication perso et je les propose à la vente (recherche collaborative, éprouver les circuits en condition réelles). a un prix serré.

en ce qui concerne la chauffe, les boitiers sont heureusement suffisant, ils arrivent a disperser les 80° du transistor en quelques secondes (quand la source de courant pète 1.5Ampere et plus), avec des ampoules, ça chauffe beaucoup moins j'en suis bien content. je dois juste, maintenant, tester mon chmurt a Nouvoitou, j'espère finir à temps.

[pierrelouison]

voilà, c'est monté






reste plus qu'a tester en conditions de course. à Nouvoitou

[SOLEXGUMP]

C'est quoi tes bouts de scotch noir ?

mis à part réduire à mort l'éclairage, je ne vois pas l'utilité.

Ou alors, c'est pour éviter que tes optiques partent en morceaux, mais ça c'étais dans les année 60 avec les grosses optiques, là, ça sert à que dale

a+

[pierrelouison]

suite au fait que mes optiques sont en verre ET que les faisceaux lumineux sont en croix (peu de perte lumineuse), j'ai joué la sécurité en cas de casse.
Il est vrai que je n'en connais pas, par expérience, l'utilité, j'ai suivit un conseil pour ne pas me voire refuser l’accès au circuit pour une raison de dangerosité. les verres des optiques sont gros et épais et il m'a semblé judicieux de protéger les pilotes en cas de chute.
pour la perte de lumière, il faut se reporter plus haut, là ou je décris les ampoules. basées sur un assemblage de CHIP LED-COB, ces dernières sont destinées, originellement, à d'autres types de réflecteurs, les miens, des réflecteurs d'ampoules H3 standard, halogène, ne permettent pas la meilleure répartition du faisceau. il reste des zones d'ombre, que je me suis donc permis d'occulter.

[SOLEXGUMP]

ne serait pas envisageable de coller un film transparent , là au moins tu conserves tout ton éclairage
