Diode Zener

[Lulu]

Bonjour
Je voudrais mettre un limiteur de tension 6V sur mon solex "de ville" car marre de griller des ampoules.
Donc je cherche des infos sur les modules à diode zener vendus pour cyclos :
- Ca sort du courant continu ?
- Si oui : ça redresse (comme un pont de diodes) ou ça filtre la moitié des crêtes (comme une diode) ?
- Ca existe en 6V ?

Je trouve pas grand chose en dehors des microcomposants de 1W pour l'électronique...
Merci

[solex 875]

de mémoire, il me semble que les 103 étaient en 6V, à comfirmer.

[Pilote85]

une diode zener sert à réguler une tension et non a la redresser ! elle écrête la tension c'est tout.

A l'epoque des mobs, ca existait en 7.5V et ca marchait pour les ampoules 6V. Je ne sais pas si on en trouve encore.

[Lulu]

Merci

de mémoire, il me semble que les 103 étaient en 6V, à comfirmer.

Ce serait pas un petit boitier fixé au milieu du bras oscillant par hasard ?

[Pilote85]

non le boitier fixé au bras oscillant était un genre de transformateur inductif. En fait il servait principalement à épargner l'ampoule avant lorsque celle arrière grillait !

[solex 875]

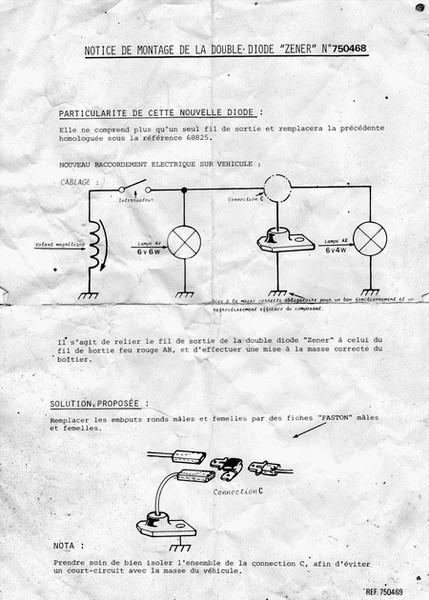

je comfirme, les 103 étaient bien en 6V, et j'ai retrouvé la notice de montage de ce qu'ils appellaient: "la double diode zener n°750468", sauf que je sais pas comment scanner

[solex 875]

cette truc bidule est en alu, un côté plat pour faire masse sur le cadre et une borne pour une cosse qui dépasse de l'autre coté

[Pilote85]

les premier 103 avaient 2 bobines à l'interieur du volant magnétique, une haute tension et une d'éclairage. Ils étaient effectivement sous le régime de 6V et diode Zener. Ensuite ils sont passés avec l'allumage " étoiles " à 5 bobines sous 12V et le fameux boitier sur le bras oscillant

[solex 875]

voilà ce que j'ai trouvé, je sais pas si c'est ça que tu cherches mais ça m'a pas l'air mal:



faut que je fouine dans mon bazar, j'ai peut etre ça en stock, à moins que je l'ai vendu au prix de l'alu...

[Lulu]

Nickel merci !
J'irai voir chez le marchand de cyclos du coin, il doit bien avoir ça dans ses bidules électroniques...

Par contre je saisis mal le fonctionnement, en gros pour réguler la tension elle joue le rôle d'une résistance momentanée entre le fil et la masse ? Ca doit chauffer un max !

[Nicosox]

j'en ai une sur mon sox je vais la prendre en photo ce soir

[Lucernne]

Ca régule pas la tension ça l'écrette. c'est pas pareille ! (désolé j'suis électronicien alors je chipotte).

Par contre je saisis mal le fonctionnement, en gros pour réguler la tension elle joue le rôle d'une résistance momentanée entre le fil et la masse ? Ca doit chauffer un max !

C'est à peu près ça, quand la tension à ses bornes dépasse une certaine tension (en l'occurrence autour de +6V), elle devient conductrice (une toute petite résistance qui va limiter la tension à 6V). On en met 2 têtes bêches en série pour limiter les alternances positives et les négatives.

Si t'achète ça dans un magasin de cyclo, ce sera prévu pour et t'aura pas à t'inquiété des pb de chauffe. Par contre si tu prend ça dans un magasin d'électronique, il faut faire attention à prendre des zener de puissance, et pas des diodes de signaux.

[Pilote85]

ouaip je suis d'accord avec toi ! j'ai employé le terme régulé pour faire comprendre à un max de personne le but de la zener ! pour être plus correct, ça limite. Tu en as tres bien expliqué le fonctionnement !

Pour la recherche, orientez vous aussi du coté des motobécane style 99Z et consorts. Il y en avait montées sur un échangeur thermique assez imposant sous le biplace ! Si j'ai 5mn je fais une photo !

[solex 875]

salut lulu, j'en ai trouvé une dans mon bazar (la preuve que c'est pas le bazar finalement). je sais pas si elle fonctionne mais si tu trouves pas en neuf je te l'enverrais et tu verra bien. a+

[Lulu]

Yeah merci beaucoup, je vais faire la tournée des vendeurs de Dinan et si ça donne rien je t'envoie un MP
